SKINTOP MS-M ATEX BRUSH 63x1,5 | 52110027 Lapp Kabel

Opis i Kluczowe Cechy

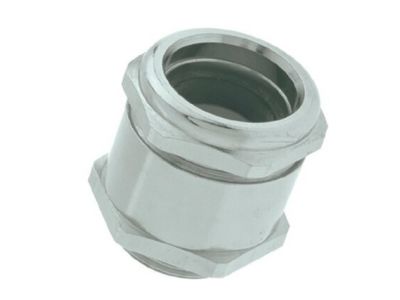

Dławnica kablowa SKINTOP MS-M ATEX BRUSH 63x1,5 (symbol 52110027) to wysokiej klasy rozwiązanie do wprowadzania ekranowanych przewodów miedzianych w strefach zagrożonych wybuchem. Wykonana z niklowanego mosiądzu, charakteryzuje się odpornością na UV, wysokie obciążenia chemiczne i mechaniczne. Zapewnia optymalną ochronę EMC dzięki unikalnej mosiężnej szczoteczce 360°, tworząc niskooporowy styk z ekranem przewodu.

• Materiał niklowany mosiądz: Odporny na korozję, wysokie temperatury i działanie agresywnych substancji chemicznych – idealny do przemysłu chemicznego i petrochemicznego.
• Ochrona EMC (stała klasa): Zachowana nawet po demontażu i ponownym montażu – unikalna mosiężna szczoteczka 360° gwarantuje ciągłość ekranowania.
• Stopnie ochrony IP68/IP66: IP68 (10 bar) – odporność na zanurzenie w wodzie i wysokie ciśnienie, IP66 – ochrona przed silnym strumieniem wody i pyłem.
• Zakres dławienia 34–45 mm: Uniwersalność zastosowania z różnymi średnicami kabli o przekroju 63x1,5 mm.
• Zastosowanie ATEX 2G/1D: Przeznaczona do grupy sprzętu II, kategorie 2G i 1D – bezpieczna w atmosferach zagrożonych wybuchem (strefy EX).

Zgodność z Normami

Dławnica spełnia wymogi norm europejskich dotyczących bezpieczeństwa przeciwwybuchowego (ATEX) oraz norm ochrony EMC. Posiada certyfikację zgodnie z dyrektywami Unii Europejskiej, w tym z normami EN 60079-0, EN 60079-7 i EN 61340-5-1. Oznakowana symbolem CE i dopuszczona do stosowania w strefach zagrożonych wybuchem.

Zastosowanie

Dławnica SKINTOP MS-M ATEX BRUSH 63x1,5 przeznaczona jest do instalacji w środowiskach wymagających najwyższej ochrony przed wybuchem, korozją i zakłóceniami elektromagnetycznymi.

• Przemysł chemiczny i petrochemiczny – wprowadzanie kabli ekranowanych w strefach EX 2G (gaz) i 1D (pył).
• Urządzenia i maszyny o konstrukcji wzmocnionej – gdzie wymagana jest ochrona typu „e” i ciągłość ekranowania EMC.
• Instalacje morskie i offshore – odporność na sól, wilgoć i wysokie ciśnienie wody.
• Szafy sterownicze i rozdzielnice w zakładach przemysłowych – trwałe i niezawodne uszczelnienie kabli.
• Systemy automatyki i pomiarowe – ochrona przed interferencjami elektromagnetycznymi.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP i odpowiednimi kwalifikacjami do pracy w strefach zagrożonych wybuchem (ATEX). Przed rozpoczęciem prac należy odłączyć napięcie i zapewnić odpowiednie warunki antyelektrostatyczne. Dławnicę wkręcić w otwór obudowy, wprowadzić kabel, a następnie dokręcić nakrętkę uszczelniającą – unikać nadmiernego momentu, aby nie uszkodzić szczoteczki EMC. Przed montażem sprawdzić zakres średnic kabla i jego ekranowanie zgodnie z dokumentacją techniczną.

FAQ

• Czy dławnica jest kompatybilna z przewodami nieekranowanymi? Tak, dławnica może być stosowana z przewodami nieekranowanymi, jednak ochrona EMC nie będzie wówczas aktywna. Do zachowania ciągłości ekranowania wymagane jest użycie przewodów ekranowanych.
• Jaka jest maksymalna głębokość zanurzenia w wodzie? Dławnica zapewnia klasę ochrony IP68 przy zanurzeniu do 10 bar przez 30 minut, co odpowiada głębokości około 100 metrów wody.
• Czy dławnica może być stosowana w strefach EX 0 i EX 20? Nie – dławnica przeznaczona jest do grupy sprzętu II, kategorie 2G i 1D (strefy EX 1, 2, 21, 22). Do zastosowań w strefach EX 0 i EX 20 wymagane są specjalistyczne certyfikacje.
