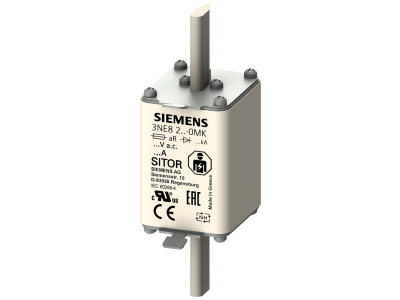

Wkładka topikowa z zestykami nożowymi, NH1, In: 160 A, aR, Un AC: 690 V, SITOR | 3NE8224-0MK Siemens

Alternatywny kod produktu: 3NE82240MK

Opis i Kluczowe Cechy

Wkładka topikowa z zestykami nożowymi Siemens typu SITOR, symbol 3NE8224-0MK, przeznaczona do ochrony półprzewodników. Model NH1 oferuje prąd znamionowy 160 A przy napięciu 690 V AC, co pozwala na bezpieczne odłączanie zwarć w obwodach energoelektronicznych o dużym obciążeniu. Charakterystyka aR gwarantuje szybkie działanie i ograniczenie prądu, chroniąc wrażliwe elementy przed uszkodzeniem termicznym.

• Prąd znamionowy 160 A: Zapewnia niezawodną ochronę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania głównego toru prądowego.
• Napięcie znamionowe AC 690 V: Przystosowany do pracy w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami nowoczesnych systemów zasilania.
• Charakterystyka aR (ochrona półprzewodników): Szybkie wyłączanie prądów zwarciowych, ograniczające energię przepływającą przez chronione urządzenia – idealne do prostowników, falowników i przekształtników.
• Wielkość NH1: Standardowa obudowa nożowa, kompatybilna z podstawami bezpiecznikowymi NH1, umożliwiająca szybką wymianę bez użycia narzędzi.
• Serwis SITOR od Siemensa: Sprawdzona seria bezpieczników do energoelektroniki, gwarantująca stabilne parametry i długą żywotność w wymagających warunkach pracy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wkładka topikowa została zaprojektowana i wyprodukowana zgodnie z wewnętrznymi standardami jakości Siemens, zapewniając niezawodność i powtarzalność parametrów.

Zastosowanie

Dzięki charakterystyce aR i wysokiej zdolności wyłączania wkładka 3NE8224-0MK znajduje zastosowanie przede wszystkim w układach energoelektronicznych, gdzie wymagana jest szybka i selektywna ochrona wrażliwych elementów półprzewodnikowych.

• Ochrona prostowników, falowników i przekształtników częstotliwości w zastosowaniach przemysłowych.
• Zabezpieczenie zasilaczy UPS, napędów elektrycznych oraz systemów generacji energii odnawialnej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest wysoka niezawodność przy prądach zwarciowych.
• Jako zabezpieczenie przed zwarciem w obwodach sterowania i automatyki z półprzewodnikowymi elementami wykonawczymi.

Wskazówki Montażowe

Montaż i wymiana wkładki topikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o braku napięcia na zaciskach podstawy bezpiecznikowej. Wkładkę osadza się w odpowiedniej podstawie NH1 (np. typ 3NH1...) na szynie TH35 lub płycie montażowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 160 A zgodnie z obowiązującymi normami instalacyjnymi. Moment dokręcania śrub w podstawie – zgodnie z dokumentacją producenta podstawy.

FAQ

• Czy ta wkładka nadaje się do ochrony fotowoltaiki? Charakterystyka aR i parametry 160 A / 690 V AC sprawdzają się w obwodach DC po stronie falownika, jednak dla dedykowanych zastosowań PV zalecamy modele z serii Siemens PV. Przed zastosowaniem należy zweryfikować napięcie DC instalacji.
• Jaka jest zdolność wyłączania (Icu) tej wkładki? W dostarczonych danych nie podano wartości zdolności wyłączania. Dla charakterystyki aR typowe parametry są dostępne w karcie katalogowej producenta – zalecamy konsultację z dokumentacją techniczną Siemensa.
• Czy wkładka ma sygnalizację przepalenia? Standardowa wkładka topikowa NH1 nie posiada wbudowanej sygnalizacji. Do kontroli stanu należy stosować podstawę bezpiecznikową z sygnalizacją mechaniczną lub elektryczną (tzw. główka wskaźnikowa).
