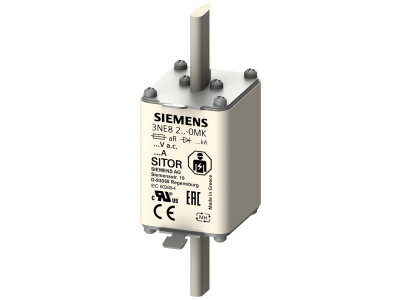

Wkładka topikowa z zestykami nożowymi, NH1, In: 125 A, aR, Un AC: 690 V, SITOR | 3NE8222-0MK Siemens

Alternatywny kod produktu: 3NE82220MK

Opis i Kluczowe Cechy

Wkładka topikowa Siemens SITOR 3NE8222-0MK to bezpiecznik NH1 o prądzie znamionowym 125 A i charakterystyce aR, przeznaczony do ochrony półprzewodników mocy w obwodach prądu przemiennego do 690 V. Dzięki superszybkiej charakterystyce wyłączania chroni elementy elektroniczne przed skutkami zwarć, minimalizując ryzyko uszkodzenia kosztownych podzespołów. Wkładka o rozmiarze NH1 zapewnia kompatybilność z typowymi podstawkami i rozłącznikami bezpiecznikowymi.

• Prąd znamionowy 125 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiedni zapas mimo dynamicznych charakterystyk zwarciowych.
• Charakterystyka aR (superszybka): Wyłącza zwarcie w ułamku milisekundy, co zapobiega termicznemu zniszczeniu półprzewodników mocy (tyrystorów, tranzystorów IGBT, diod).
• Napięcie znamionowe AC 690 V: Przystosowany do instalacji przemysłowych o podwyższonym napięciu, w tym przetwornic częstotliwości i układów UPS.
• System SITOR Siemens: Część rodziny SENTRON – gwarantuje powtarzalność charakterystyk i wysoką wierność parametrów, co ułatwia dobór i koordynację w rozdzielnicach.
• Kompatybilność z podstawkami NH1: Możliwość montażu w standardowych podstawkach bezpiecznikowych i rozłącznikach izolacyjnych, co upraszcza wymianę i modernizację istniejących instalacji.

Zgodność z Normami

Wkładka topikowa 3NE8222-0MK została zaprojektowana zgodnie z międzynarodowymi normami IEC oraz UL, co potwierdza jej globalną stosowalność. Produkt posiada certyfikację CE i jest dopuszczony do obrotu na terenie Unii Europejskiej. Jako element systemu SITOR/SENTRON spełnia wymagania stawiane komponentom ochrony półprzewodników w instalacjach przemysłowych.

Zastosowanie

Wkładka topikowa Siemens SITOR 3NE8222-0MK stosowana jest przede wszystkim w układach wymagających szybkiego wyłączenia zwarć w celu ochrony wrażliwych półprzewodników mocy. Sprawdza się w następujących scenariuszach:

• Ochrona przetwornic częstotliwości – w obwodzie wejściowym AC oraz obwodzie pośrednim DC.
• Zabezpieczenie układów UPS i zasilaczy awaryjnych przed zwarciami w torze prostownika i falownika.
• Układy łagodnego rozruchu silników (softstarty) – ochrona tyrystorów przed prądami zwarciowymi.
• Ogólna ochrona półprzewodników mocy w przemysłowych sterownikach, prostownikach i zasilaczach impulsowych.

Wskazówki Montażowe

Montaż i wymianę wkładki topikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy osadzać w dedykowanej podstawce bezpiecznikowej NH1, zapewniając prawidłowy docisk zestyków nożowych. Moment dokręcania śrub mocujących powinien być zgodny z dokumentacją producenta podstawki. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 125 A zgodnie z obowiązującymi normami. Nie stosować wkładek o wyższym prądzie niż znamionowy dla danego obwodu.

FAQ

• Jaka jest charakterystyka wyłączania tej wkładki? Wkładka ma charakterystykę aR (superszybką), przeznaczoną do ochrony półprzewodników. Wyłącza zwarcie w czasie poniżej 1 ms dla prądów znacznie przekraczających prąd znamionowy.
• Czy mogę ją stosować w obwodach prądu stałego? Zgodnie z danymi technicznymi napięcie znamionowe określono tylko dla prądu przemiennego (AC 690 V). Do obwodów DC należy dobrać wkładkę dedykowaną, jeśli nie ma stosownego potwierdzenia producenta.
• Czy wkładka posiada wskaźnik przepalenia? Standardowe wkładki NH serii SITOR nie są wyposażone we wskaźnik mechaniczny. Stan zadziałania można sprawdzić za pomocą miernika ciągłości obwodu po odłączeniu napięcia.
