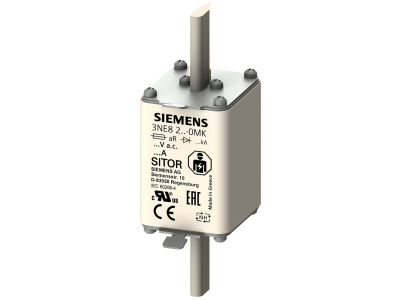

Wkładka topikowa z zestykami nożowymi, NH1, In: 100 A, aR, Un AC: 690 V, SITOR | 3NE8221-0MK Siemens

Alternatywny kod produktu: 3NE82210MK

Opis i Kluczowe Cechy

Wkładka topikowa SITOR 3NE8221-0MK firmy Siemens to bezpiecznik nożowy w rozmiarze NH1 przeznaczony do ochrony półprzewodników mocy. Dzięki prądowi znamionowemu 100 A i charakterystyce aR zapewnia superszybkie wyłączanie przy zwarciu, minimalizując ryzyko uszkodzenia kosztownych elementów elektronicznych. Napięcie znamionowe 690 V AC pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu.

• Charakterystyka aR (superszybka): wyłącza zwarcie w ułamku sekundy, skutecznie chroniąc półprzewodniki mocy (tyrystory, IGBT, diody) przed przepływem prądów zwarciowych.
• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, przy jednoczesnym zachowaniu selektywności z zabezpieczeniami nadrzędnymi.
• Napięcie znamionowe 690 V AC: dostosowane do sieci przemysłowych 400 V oraz aplikacji wymagających wyższej izolacji, np. w przetwornicach częstotliwości.
• Wielkość NH1: kompatybilność z popularnymi podstawkami bezpiecznikowymi NH, rozłącznikami izolacyjnymi oraz rozłącznikami bezpiecznikowymi, co ułatwia integrację w istniejących rozdzielnicach.
• System SITOR firmy Siemens: gwarantuje wysoką wierność charakterystyki czasowo-prądowej i powtarzalność parametrów, co przekłada się na niezawodność ochrony w całym okresie eksploatacji.

Zgodność z Normami

Wkładka topikowa 3NE8221-0MK spełnia wymagania międzynarodowych norm bezpieczeństwa (IEC, UL) oraz posiada certyfikację CE, co potwierdza jej zgodność z obowiązującymi standardami w zakresie ochrony przeciwzwarciowej i przeciążeniowej.

Zastosowanie

Bezpiecznik SITOR dedykowany jest do obwodów, w których kluczowa jest superszybka reakcja na zwarcie – przede wszystkim w układach z półprzewodnikami mocy. Znajduje zastosowanie m.in. w:

• Przetwornicach częstotliwości – ochrona modułów prostownikowych i falownikowych w obwodzie wejściowym oraz obwodzie pośrednim DC.
• Zasilaczach UPS i układach łagodnego rozruchu silników – zabezpieczenie tyrystorów i IGBT przed zwarciem.
• Systemach automatyki przemysłowej z przekształtnikami energoelektronicznymi.
• Rozdzielnicach głównych i pomocniczych jako element selektywnej ochrony przeciwzwarciowej w torach półprzewodnikowych.

Wskazówki Montażowe

Montaż wkładki topikowej może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawce NH (lub rozłączniku izolacyjnym) zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dobranym do prądu znamionowego 100 A oraz zapewnić odpowiednią siłę docisku styków nożowych. Moment dokręcania śrub podstawki – zgodnie z dokumentacją techniczną Siemens.

FAQ

• Czy ta wkładka ma charakterystykę superszybką? Tak, jest to bezpiecznik o charakterystyce aR (z ultrarywką), zaprojektowany specjalnie do ochrony półprzewodników mocy.
• Jakie napięcie pracy jest dopuszczalne? Napięcie znamionowe wynosi 690 V AC. Nie deklaruje się stosowania w obwodach DC – przed zastosowaniem w DC należy sprawdzić dane katalogowe lub skontaktować się z producentem.
• Czy wkładka posiada sygnalizację zadziałania? Wkładka podstawowa nie jest wyposażona we wskaźnik przepalenia. W systemie SITOR dostępne są opcjonalne wskaźniki lub można zastosować podstawkę z sygnalizacją mechaniczną.
