Wkładka topikowa SITOR, z zestykami nożowymi, NH0, In: 100 A, aR, Un AC: 1000 V | 3NE4121 Siemens

Alternatywny kod produktu: 3NE4121

Opis i Kluczowe Cechy

Wkładka topikowa SITOR firmy Siemens, oznaczona symbolem 3NE4121, to bezpiecznik w rozmiarze NH0 z zestykami nożowymi, przeznaczony do ochrony półprzewodników mocy. Dzięki prądowi znamionowemu 100 A i napięciu znamionowemu 1000 V AC sprawdza się w wymagających obwodach przemysłowych, zapewniając szybkie wyłączenie w razie zwarcia i ograniczenie energii przepływającej przez zabezpieczane elementy.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 1000 V AC: Przystosowany do sieci przemysłowych o wysokim napięciu, gwarantuje niezawodne wyłączanie przy pełnym napięciu roboczym.
• Charakterystyka aR (superszybka): Zapewnia wyjątkowo krótki czas wyłączenia, chroniąc wrażliwe półprzewodniki mocy przed skutkami zwarć.

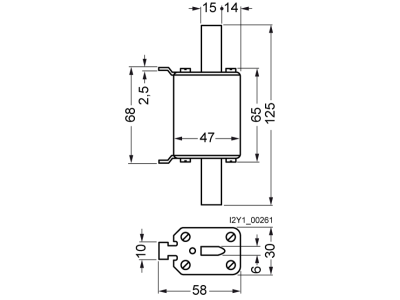

• Rozmiar NH0 z zestykami nożowymi: Kompatybilny z podstawkami i rozłącznikami bezpiecznikowymi NH0, umożliwia szybki montaż i wymianę.
• Wysoka jakość wykonania Siemens: Gwarantuje bardzo dużą wierność charakterystyki i pewność działania w krytycznych sytuacjach.

Zgodność z Normami

Wkładka topikowa SITOR 3NE4121 posiada dopuszczenia zgodnie z normami IEC oraz UL, a w większości wariantów również certyfikat CCC, co potwierdza jej zgodność z międzynarodowymi wymaganiami bezpieczeństwa i umożliwia stosowanie na całym świecie.

Zastosowanie

Dzięki superszybkiej charakterystyce wyłączania bezpiecznik SITOR 3NE4121 znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona półprzewodników mocy przed zwarciem. Sprawdza się w układach z przetwornicami częstotliwości, zasilaczami UPS oraz systemami łagodnego rozruchu silników.

• Ochrona wejściowych obwodów AC przetwornic częstotliwości przed zwarciem.
• Zabezpieczenie obwodu pośredniego DC w układach przekształtników.
• Stosowanie w urządzeniach UPS i zespołach łagodnego rozruchu silników.
• Ochrona półprzewodników mocy w zasilaczach impulsowych i falownikach.

Wskazówki Montażowe

Montaż i wymianę wkładki topikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Wkładkę należy zamontować w odpowiedniej podstawce bezpiecznikowej NH0 lub rozłączniku izolacyjnym. Dokręcaj styki nożowe zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 100 A i warunków instalacji.

FAQ

• Czy bezpiecznik 3NE4121 nadaje się do ochrony półprzewodników? Tak, charakteryzuje się superszybką charakterystyką aR, która minimalizuje czas wyłączenia i ogranicza energię przepływającą przez półprzewodnik, chroniąc go przed uszkodzeniem.
• Jakie jest maksymalne napięcie pracy dla tego modelu? Maksymalne napięcie znamionowe wynosi 1000 V AC. Nie należy stosować go w obwodach prądu stałego bez potwierdzenia danych producenta.
• Czy wkładkę można stosować w podstawkach innych producentów? Tak, dzięki standardowemu rozmiarowi NH0 i zestykom nożowym jest kompatybilna z większością podstaw bezpiecznikowych i rozłączników izolacyjnych przeznaczonych dla wielkości NH0.
