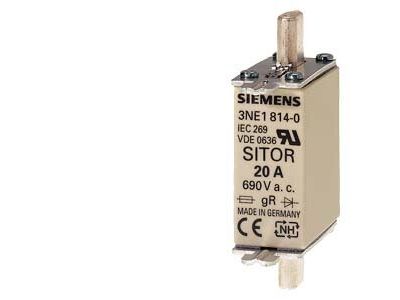

Wkładka topikowa SITOR, z zestykami nożowymi, NH000, In: 20 A, gS, Un AC: 690 V | 3NE1814-0 Siemens

Opis i Kluczowe Cechy

Wkładka topikowa SITOR w wykonaniu NH000 o prądzie znamionowym 20A i klasie gS to wysokiej jakości zabezpieczenie do instalacji fotowoltaicznych. Charakteryzuje się napięciem znamionowym AC 690V, co zapewnia niezawodną ochronę obwodów prądu stałego (DC) i przemiennego (AC). Zaprojektowana do współpracy z podstawami bezpiecznikowymi NH, gwarantuje bezpieczeństwo pracy instalacji nawet w ekstremalnych warunkach temperaturowych.

• Klasa gS: Szybkie działanie w przypadku zwarć i prądów wstecznych – minimalizuje ryzyko uszkodzenia modułów fotowoltaicznych i przewodów.
• Napięcie znamionowe 690V AC: Odporność na wysokie napięcia, typowe dla instalacji fotowoltaicznych, w tym systemów o dużej mocy.
• Prąd znamionowy 20A: Precyzyjne zabezpieczenie obwodów o określonym obciążeniu, chroniąc je przed przeciążeniami.
• Zestyki nożowe NH000: Gwarantują pewne i trwałe połączenie z podstawą bezpiecznikową, eliminując ryzyko obluzowania lub iskrzenia.
• Odporność na wahania temperatury: Zapewnia stabilność parametrów pracy w szerokim zakresie temperatur, typowym dla instalacji zewnętrznych.

Zgodność z Normami

Wkładka topikowa SITOR spełnia wymagania normy IEC 60269-6, która określa wymagania dla bezpieczników stosowanych w systemach fotowoltaicznych. Dodatkowo, w zależności od wersji, może spełniać wymagania normy UL 2579 dla bezpieczników cylindrycznych IEC. Produkt posiada deklarację zgodności CE.

Zastosowanie

Wkładki topikowe SITOR w wykonaniu NH000 znajdują zastosowanie w instalacjach fotowoltaicznych oraz innych aplikacjach wymagających niezawodnej ochrony przed prądami zwarciowymi i wstecznymi.

• Ochrona modułów fotowoltaicznych przed prądami wstecznymi i zwarciami w obwodach DC.
• Zabezpieczenie przewodów przyłączeniowych w systemach fotowoltaicznych o wysokim napięciu.
• Stosowanie w rozdzielnicach niskiego napięcia w instalacjach przemysłowych i komercyjnych.
• Ochrona obwodów zasilania awaryjnego i systemów bateryjnych.

Wskazówki Montażowe

Montaż wkładek topikowych SITOR powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładka powinna być osadzona w odpowiedniej podstawie bezpiecznikowej NH000, z zachowaniem odpowiedniego momentu dokręcania (zgodnie z dokumentacją producenta). Przed montażem należy upewnić się, że prąd znamionowy wkładki odpowiada obciążeniu obwodu. W przypadku instalacji fotowoltaicznych, należy zwrócić szczególną uwagę na zgodność z wymaganiami producentów modułów PV.

FAQ

• Czy wkładka SITOR nadaje się do ochrony obwodów DC? Tak, klasa gS oraz napięcie znamionowe 690V AC gwarantują niezawodną ochronę zarówno obwodów AC, jak i DC, w tym instalacji fotowoltaicznych.
• Jaka jest różnica między klasą gS a innymi klasami bezpieczników? Klasa gS oznacza, że wkładka topikowa jest szybka (g) i selektywna (S), co oznacza szybkie działanie w przypadku zwarć oraz minimalny wpływ na działanie innych zabezpieczeń w obwodzie.
• Czy wkładka może być stosowana w instalacjach przemysłowych? Tak, dzięki wysokiemu napięciu znamionowemu 690V AC i klasie gS, wkładka nadaje się do ochrony obwodów w instalacjach przemysłowych, komercyjnych i energetycznych.
