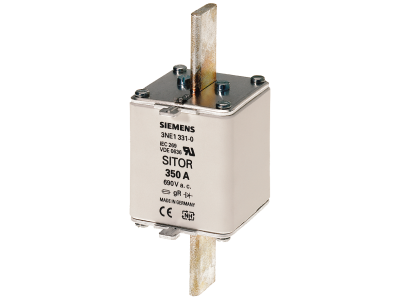

Wkładka topikowa z zestykami nożowymi, NH2, In: 350 A, gS, Un AC: 690 V, SITOR | 3NE1331-0 Siemens

Alternatywny kod produktu: 3NE13310

Opis i Kluczowe Cechy

Wkładka topikowa z zestykami nożowymi SITOR firmy Siemens (symbol 3NE1331-0) to superszybki bezpiecznik NH2 o prądzie znamionowym 350 A i napięciu 690 V AC, przeznaczony do ochrony półprzewodników mocy. Charakterystyka gS zapewnia błyskawiczne wyłączanie zwarć, co minimalizuje ryzyko uszkodzenia wrażliwych elementów. Produkt wchodzi w skład systemu SENTRON, gwarantując skuteczną ochronę personelu i instalacji.

• Prąd znamionowy 350 A: Duża obciążalność prądowa umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC: Przystosowanie do sieci przemysłowych wyższego napięcia, typowych dla napędów i przekształtników.
• Charakterystyka gS (superszybka): Błyskawiczne wyłączanie przy zwarciu, ograniczające energię przepływającą przez półprzewodniki i chroniące je przed zniszczeniem.
• Wkładka z zestykami nożowymi NH2: Ułatwiony montaż w podstawkach bezpiecznikowych NH, rozłącznikach izolacyjnych bezpiecznikowych oraz rozłącznikach izolacyjnych z bezpiecznikami (częściowa kompatybilność).
• Dopuszczenia IEC i UL (część posiada również CCC): Międzynarodowa zgodność, zapewniająca możliwość stosowania w instalacjach na całym świecie oraz spełnienie rygorystycznych norm bezpieczeństwa.

Zgodność z Normami

Bezpieczniki SITOR są zgodne z normami IEC i UL, a większość modeli posiada również dopuszczenie CCC. Gwarantuje to spełnienie wymogów bezpieczeństwa i niezawodności wymaganych w aplikacjach przemysłowych oraz komercyjnych. Produkt oznaczony jest znakiem CE.

Zastosowanie

Wkładka topikowa 3NE1331-0 dedykowana jest do ochrony półprzewodników mocy w szerokim zakresie urządzeń energoelektronicznych. Dzięki superszybkiej charakterystyce sprawdza się wszędzie tam, gdzie wymagane jest minimalne ograniczenie prądu zwarciowego i energii przepływającej przez elementy półprzewodnikowe.

• Ochrona półprzewodników mocy w przetwornicach częstotliwości – w obwodzie wejściowym AC oraz w obwodzie pośrednim DC.
• Zabezpieczanie urządzeń UPS przed skutkami zwarć, zwiększające niezawodność zasilania krytycznych systemów.
• Stosowanie w układach łagodnego rozruchu silników (soft-start), chroniące tyrystory i diody mocy.
• Ochrona w zasilaczach impulsowych oraz aplikacjach z tranzystorami IGBT, gdzie szybkie wyłączenie ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż i wymiana wkładki topikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy montować w odpowiedniej podstawce bezpiecznikowej NH lub rozłączniku izolacyjnym przystosowanym do rozmiaru NH2. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową 350 A. Moment dokręcania śrub mocujących musi być zgodny z dokumentacją techniczną producenta, aby zapewnić niską rezystancję przejścia i uniknąć przegrzewania.

FAQ

• Jaka jest charakterystyka wyłączania tego bezpiecznika? Charakterystyka gS oznacza superszybkie wyłączanie, zaprojektowane specjalnie do ochrony półprzewodników mocy – zapewnia minimalny czas zadziałania przy zwarciach.
• Czy wkładka nadaje się do montażu w standardowych podstawkach NH? Wkładka NH2 z zestykami nożowymi jest częściowo przystosowana do montażu w podstawkach bezpiecznikowych NH, rozłącznikach izolacyjnych bezpiecznikowych oraz rozłącznikach izolacyjnych z bezpiecznikami – zalecamy weryfikację zgodności z konkretnym modelem podstawki.
• Jakie napięcie znamionowe posiada ten model? Napięcie znamionowe wynosi 690 V AC, co umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu.
