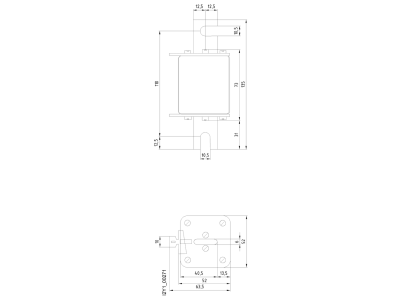

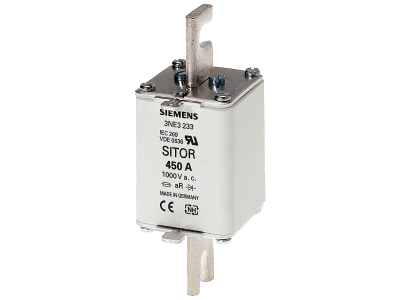

Wkładka topikowa SITOR, z zestykami nożowymi ze szczelinami, NH1, In: 160 A, aR | 3NE3224 Siemens

Alternatywny kod produktu: 3NE3224

Opis i Kluczowe Cechy

Wkładka topikowa SITOR 3NE3224 firmy Siemens to bezpiecznik NH1 o prądzie znamionowym 160 A i charakterystyce aR, przeznaczony do ochrony półprzewodników oraz modułów fotowoltaicznych. Zestyki nożowe ze szczelinami zapewniają pewne osadzenie w podstawie NH, a szybkie działanie wkładki minimalizuje ryzyko uszkodzenia chronionych urządzeń w przypadku prądów zwarciowych. Szerokość modułu odpowiada standardowi NH1.

• Prąd znamionowy 160 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania, przy jednoczesnym zachowaniu selektywności.
• Charakterystyka aR (ultraszybka): gwarantuje wyłączenie zwarć w czasie poniżej kilku milisekund, chroniąc wrażliwe półprzewodniki (diody, tranzystory, moduły PV) przed przepięciami i termicznym przegrzaniem.
• Wielkość NH1 z zestykami nożowymi: kompatybilna ze standardowymi podstawami bezpiecznikowymi NH1, co ułatwia szybką wymianę i montaż na szynie DIN.
• Budowa z zestykami nożowymi ze szczelinami: zwiększa niezawodność styku i umożliwia bezpieczne wyjmowanie pod obciążeniem (w odpowiednich uchwytach).
• Przeznaczenie do fotowoltaiki: wkładka sprawdza się w ochronie modułów PV przed prądami wstecznymi oraz w instalacjach DC o wysokich wymaganiach niezawodności.

Zgodność z Normami

Wkładka topikowa SITOR 3NE3224 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i międzynarodowymi dla bezpieczników topikowych. Posiada certyfikat CE, co potwierdza zgodność z wymogami dyrektyw Unii Europejskiej. Produkt spełnia standardy branżowe dotyczące bezpieczeństwa i jakości, przeznaczony jest do stosowania w instalacjach przemysłowych i energetycznych.

Zastosowanie

Dzięki charakterystyce aR i prądowi 160 A wkładka 3NE3224 znajduje zastosowanie w obwodach wymagających szybkiego i pewnego odłączania przy zwarciu. Sprawdza się w następujących scenariuszach:

• Ochrona łańcuchów modułów fotowoltaicznych przed prądami wstecznymi i zwarciami DC.
• Zabezpieczenie półprzewodnikowych przekształtników energii (falowniki, prostowniki) w szafach sterowniczych i rozdzielnicach.
• Obwody pomocnicze w instalacjach przemysłowych, gdzie wymagana jest selektywność z bezpiecznikami gG/gL.
• Zasilacze i układy ładowania baterii, w których występują impulsowe prądy zwarciowe.

Wskazówki Montażowe

Wkładkę topikową wolno instalować wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Montaż odbywa się w podstawie bezpiecznikowej NH1 na szynie DIN TH35. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją producenta. Stosować wkładki o odpowiednim prądzie znamionowym i charakterystyce – zabrania się stosowania wkładek regenerowanych lub o nieznanym pochodzeniu.

FAQ

• Czy wkładka 3NE3224 nadaje się do ochrony modułów fotowoltaicznych? Tak, charakterystyka aR zapewnia szybkie wyłączanie przy prądach zwarciowych DC, co jest kluczowe w instalacjach PV. Producent dedykuje ją do tego zastosowania.
• Jaka jest różnica między charakterystyką aR a gG? Charakterystyka aR (acc, rapid odłączanie) jest znacznie szybsza – wyłącza w czasie poniżej 10 ms w zakresie zwarć, chroniąc półprzewodniki. gG to bezpieczniki ogólnego przeznaczenia, wolniejsze.
• Jaki stopień ochrony ma ta wkładka? Stopień ochrony nie jest podany w karcie katalogowej – typowo wkładki NH w podstawach uzyskują IP20 od strony czołowej, ale szczegóły należy sprawdzić w dokumentacji konkretnej podstawy.
