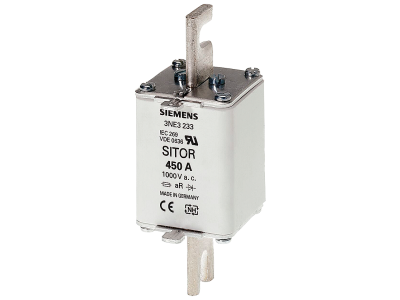

Wkładka topikowa SITOR, z zestykami nożowymi ze szczelinami, NH1, In: 125 A, aR | 3NE3222 Siemens

Alternatywny kod produktu: 3NE3222

Opis i Kluczowe Cechy

Wkładka topikowa SITOR 3NE3222 firmy Siemens to bezpiecznik o charakterystyce aR (ultraszybki), dedykowany do ochrony półprzewodników mocy. Prąd znamionowy 125 A, format NH1 z zestykami nożowymi ze szczelinami zapewnia pewne osadzenie w standardowych podstawkach i rozłącznikach izolacyjnych. Produkt łączy wysoką zdolność zwarciową z precyzyjną charakterystyką wyłączania, niezbędną w układach energoelektroniki.

• Prąd znamionowy 125 A: bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizujące ryzyko przegrzania podczas normalnej pracy.
• Charakterystyka aR (ultraszybka): natychmiastowe wyłączenie w razie zwarcia chroni wrażliwe półprzewodniki mocy przed uszkodzeniem.

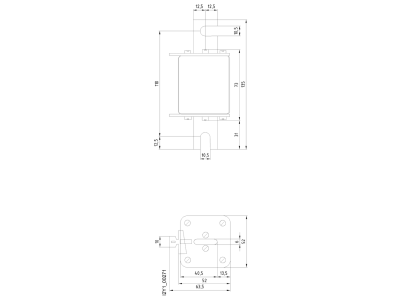

• Format NH1 z zestykami nożowymi ze szczelinami: kompatybilność z typowymi podstawkami i rozłącznikami izolacyjnymi NH, łatwy montaż i wymiana.
• Wysoka zdolność zwarciowa: skuteczne przerywanie prądów zwarciowych bez ryzyka wybuchu lub uszkodzenia sąsiednich elementów.
• Renomowany producent Siemens: gwarancja powtarzalności charakterystyk i długoletnia niezawodność w instalacjach przemysłowych.

Zgodność z Normami

Wkładka topikowa SITOR 3NE3222 została zaprojektowana zgodnie z wymaganiami obowiązujących norm europejskich dotyczących bezpieczników do ochrony półprzewodników. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. Szczegółowe dane normatywne znajdują się w karcie katalogowej producenta.

Zastosowanie

Wkładka topikowa o charakterystyce aR znajduje zastosowanie wszędzie tam, gdzie wymagana jest superszybka ochrona wrażliwych elementów półprzewodnikowych przed skutkami zwarć. Idealnie nadaje się do układów energoelektroniki oraz automatyki przemysłowej.

• Ochrona prostowników, falowników i przetwornic częstotliwości w obwodzie wejściowym i obwodzie pośrednim DC.
• Zabezpieczenie modułów IGBT w układach napędowych oraz zasilaczach impulsowych.
• Stosowanie w urządzeniach UPS i układach łagodnego rozruchu silników (softstartach).
• Ochrona półprzewodników w systemach zasilania awaryjnego i zasilaczach przemysłowych.

Wskazówki Montażowe

Montaż i wymianę wkładek topikowych może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia od obwodu. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej lub rozłączniku izolacyjnym typu NH, przystosowanym do formatu NH1. Przed montażem sprawdzić zgodność napięcia i prądu znamionowego obwodu. Dokręcanie styków nożowych oraz śrub mocujących podstawki należy wykonać momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów doprowadzających powinien być dobrany do prądu obciążenia i warunków zwarciowych.

FAQ

• Co oznacza charakterystyka aR? Jest to charakterystyka ultraszybka (ang. „all purpose – rapid”) przeznaczona do ochrony półprzewodników. Bezpiecznik z tą charakterystyką wyłącza prąd zwarciowy w czasie poniżej 1/4 okresu sieci (ok. 5 ms), minimalizując energię przepływu i ryzyko zniszczenia diod, tyrystorów czy tranzystorów.
• Jaki jest stopień ochrony tej wkładki? Wkładka topikowa jako element instalowany w podstawce nie posiada samodzielnego stopnia IP. Ochrona obwodu zależy od obudowy rozdzielnicy i zastosowanej podstawki (zwykle IP20 w suchych pomieszczeniach). Należy stosować podstawki z osłonami styków lub w rozłącznikach izolacyjnych zapewniających odpowiednią ochronę.
• Czy bezpiecznik 3NE3222 można stosować w obwodach prądu stałego (DC)? Tak, bezpieczniki aR są często używane w obwodach pośrednich DC przetwornic. Niemniej zaleca się sprawdzenie napięcia znamionowego DC w dokumentacji producenta – wartości te mogą się różnić od napięcia AC. W przypadku braku danych w karcie katalogowej należy skonsultować się z dostawcą.
