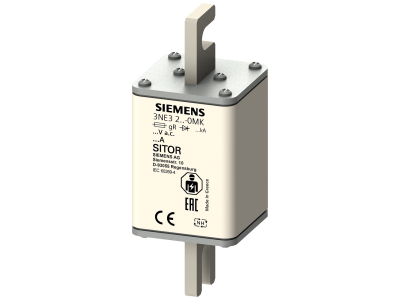

Wkładka topikowa z zestykami nożowymi ze szczelinami, NH1, In: 63 A, gR, SITOR | 3NE3218-0MK Siemens

Alternatywny kod produktu: 3NE32180MK

Opis i Kluczowe Cechy

Wkładka topikowa Siemens SITOR 3NE3218-0MK to bezpiecznik nożowy wielkości NH1 z charakterystyką gR, zaprojektowany do superszybkiej ochrony półprzewodników mocy przed skutkami zwarć. Dzięki prądowi znamionowemu 63 A zapewnia skuteczne zabezpieczenie w obwodach o dużych wymaganiach dynamicznych, minimalizując ryzyko uszkodzenia elementów półprzewodnikowych.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, jednocześnie zapewniając szybkie wyłączenie przy zwarciu.
• Charakterystyka gR (superszybka): Wyłącza prąd zwarciowy w ułamkach milisekundy, chroniąc wrażliwe półprzewodniki mocy przed przepaleniem lub przebiciem.
• Wielkość NH1: Pasuje do standardowych podstaw i rozłączników bezpiecznikowych NH1, co ułatwia integrację w istniejących rozdzielnicach.
• System SITOR Siemens: Gwarantuje powtarzalność charakterystyki wyłączania i wysoką jakość wykonania, co przekłada się na niezawodność ochrony w krytycznych aplikacjach.
• Wykonanie z zestykami nożowymi i szczelinami: Zapewnia bezpieczne i pewne osadzenie w podstawce oraz ułatwia wymianę wkładki pod obciążeniem (w rozłącznikach bezpiecznikowych).

Zgodność z Normami

Wkładka topikowa SITOR jest produkowana zgodnie z obowiązującymi normami europejskimi i międzynarodowymi, co potwierdza certyfikat CE. Bezpieczniki z tej serii posiadają dopuszczenia IEC i UL (dla wersji cylindrycznych) oraz CCC, co umożliwia stosowanie w instalacjach na całym świecie.

Zastosowanie

Bezpiecznik 3NE3218-0MK został opracowany z myślą o ochronie układów energoelektronicznych, w których występują duże prądy zwarciowe i wrażliwe półprzewodniki. Sprawdza się w następujących scenariuszach:

• Ochrona wejściowych obwodów prostowników i przetwornic częstotliwości (falowników) przed skutkami zwarć.
• Zabezpieczenie obwodu pośredniego DC w układach zasilania UPS i systemach łagodnego rozruchu silników.
• Ochrona modułów mocy (tyrystorów, triaków, IGBT) w urządzeniach przemysłowych.
• Stosowanie w rozłącznikach bezpiecznikowych NH jako szybkie zabezpieczenie zwarciowe w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż oraz wymianę wkładki topikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Wkładkę należy osadzić w podstawce bezpiecznikowej NH1 lub rozłączniku izolacyjnym, upewniając się, że styki nożowe wchodzą prawidłowo w szczeliny. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 63 A oraz lokalnymi przepisami. Moment dokręcania śrub zaciskowych w podstawce – według dokumentacji producenta. Przed oddaniem instalacji pod napięcie sprawdzić poprawność osadzenia wkładki.

FAQ

• Czy bezpiecznik 3NE3218-0MK nadaje się do ochrony obwodów DC? Tak, charakterystyka gR zapewnia superszybkie wyłączenie również w obwodach prądu stałego, jednak należy sprawdzić maksymalne napięcie DC podane w karcie katalogowej producenta dla konkretnej aplikacji.
• Czy ta wkładka pasuje do standardowej podstawy NH1? Tak, wielkość NH1 jest znormalizowana – wkładka z zestykami nożowymi ze szczelinami jest kompatybilna z typowymi podstawami i rozłącznikami bezpiecznikowymi NH1.
• Jaką funkcję pełnią szczeliny w zestykach nożowych? Szczeliny ułatwiają prawidłowe ustawienie wkładki w podstawce oraz umożliwiają bezpieczne wyjmowanie i wkładanie bezpiecznika przy użyciu uchwytu lub w rozłączniku izolacyjnym.
