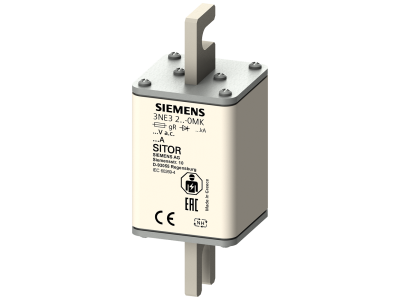

Wkładka topikowa z zestykami nożowymi ze szczelinami, NH1, In: 50 A, gR, SITOR | 3NE3217-0MK Siemens

Alternatywny kod produktu: 3NE32170MK

Opis i Kluczowe Cechy

Wkładka topikowa z zestykami nożowymi Siemens 3NE3217-0MK z serii SITOR to bezpiecznik w rozmiarze NH1 o prądzie znamionowym 50 A i charakterystyce gR, zaprojektowany do szybkiej ochrony półprzewodników mocy. Dzięki superszybkiej charakterystyce wyłączania zabezpiecza elementy energoelektroniczne przed skutkami zwarcia, minimalizując ryzyko uszkodzenia kosztownych komponentów. Wkładka przeznaczona jest do montażu w standardowych podstawkach NH1 oraz w rozłącznikach izolacyjnych bezpiecznikowych.

• Prąd znamionowy 50 A: zapewnia bezpieczną pracę w obwodach półprzewodnikowych o znacznym obciążeniu, bez ryzyka przegrzania i niekontrolowanego zadziałania.
• Charakterystyka gR (szybka, do ochrony półprzewodników): błyskawiczne wyłączenie prądu zwarciowego chroni diody, IGBT, tyrystory i inne elementy energoelektroniczne przed uszkodzeniem termicznym i mechanicznym.
• Rozmiar NH1: wkładka pasuje do standardowych podstaw bezpiecznikowych NH1 oraz rozłączników izolacyjnych, co ułatwia integrację w istniejących rozdzielnicach i szafach sterowniczych.
• Seria Siemens SITOR: gwarantuje wysoką wierność charakterystyki czasowo-prądowej, powtarzalność parametrów i niezawodność działania w całym okresie eksploatacji.
• Dopuszczenia międzynarodowe: bezpiecznik spełnia wymagania norm IEC i UL (częściowo także CCC), co umożliwia stosowanie w instalacjach na całym świecie.

Zgodność z Normami

Wkładka topikowa Siemens 3NE3217-0MK jest zgodna z europejskimi normami IEC oraz amerykańskimi UL. Posiada oznaczenie CE i może być stosowana w instalacjach wymagających certyfikacji zgodnie z wymaganiami tych norm. Szczegółowe numery norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Bezpiecznik SITOR 3NE3217-0MK jest dedykowany do ochrony półprzewodników mocy w układach energoelektronicznych. Jego szybka charakterystyka wyłączania pozwala na bezpieczną pracę w obwodach o wysokich wymaganiach dynamicznych.

• Ochrona obwodów wejściowych i obwodu pośredniego DC w przetwornicach częstotliwości (falownikach).
• Zabezpieczenie półprzewodników w zasilaczach UPS oraz układach łagodnego rozruchu silników (soft-start).
• Stosowanie w prostownikach, zasilaczach impulsowych i innych urządzeniach z elementami energoelektronicznymi.
• Jako element bezpiecznikowy w rozłącznikach izolacyjnych bezpiecznikowych w szafach sterowniczych i rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż i wymianę wkładki topikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawce bezpiecznikowej NH1, zapewniając prawidłowy docisk zestyków nożowych. Przed montażem sprawdzić zgodność prądu znamionowego i charakterystyki z projektem instalacji. Nie przekraczać dopuszczalnych parametrów pracy – wszelkie modyfikacje wykonywać zgodnie z dokumentacją techniczną producenta.

FAQ

• Co oznacza charakterystyka gR? Oznaczenie gR według norm IEC oznacza bezpiecznik szybki (g – general-purpose w zakresie zwarć, R – ogranicznik prądu) przeznaczony do ochrony półprzewodników. Charakteryzuje się bardzo krótkim czasem wyłączania przy prądach zwarciowych, co minimalizuje uszkodzenia elementów energoelektronicznych.
• Czy wkładka pasuje do standardowych podstaw NH? Tak, rozmiar NH1 jest zgodny z normą DIN 43620 – wkładka pasuje do podstaw bezpiecznikowych, rozłączników izolacyjnych bezpiecznikowych oraz rozłączników izolacyjnych z bezpiecznikami przeznaczonymi dla tego rozmiaru.
• Jakie jest napięcie znamionowe tego bezpiecznika? W dostarczonych danych nie podano wartości napięcia. W celu uzyskania pełnych parametrów elektrycznych zalecamy zapoznanie się z kartą katalogową Siemens dla symbolu 3NE3217-0MK.
