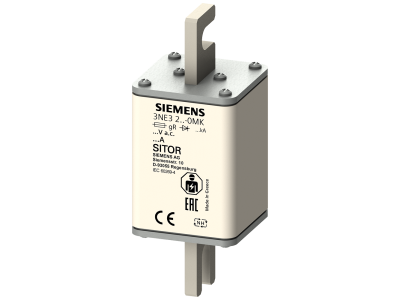

Wkładka topikowa z zestykami nożowymi ze szczelinami, NH1, In: 40 A, gR, SITOR | 3NE3202-0MK Siemens

Alternatywny kod produktu: 3NE32020MK

Opis i Kluczowe Cechy

Wkładka topikowa z zestykami nożowymi ze szczelinami Siemens 3NE3202-0MK należy do serii SITOR i jest przeznaczona do ochrony półprzewodników mocy przed skutkami przeciążeń i zwarć. Charakteryzuje się prądem znamionowym 40 A oraz superszybką charakterystyką wyłączania gR. Wykonana w standardzie NH1, zapewnia bezpieczne odłączanie zwarć w obwodach z elementami półprzewodnikowymi, minimalizując ryzyko uszkodzenia kosztownych komponentów.

• Prąd znamionowy 40 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc półprzewodniki przed przegrzaniem i zwarciem.
• Charakterystyka gR (superszybka): wyłącza zwarcie w czasie krótszym niż standardowe bezpieczniki NH, co zabezpiecza diody, tyrystory i moduły IGBT przed uszkodzeniem termicznym.
• System bezpiecznikowy SITOR: zapewnia bardzo dużą wierność charakterystyki wyłączania, co przekłada się na niezawodność i powtarzalność działania w całym zakresie prądów.
• Zgodność z normami IEC i UL (częściowo także CCC): umożliwia stosowanie wkładki w instalacjach na całym świecie, spełniając wymagania lokalnych przepisów bezpieczeństwa.
• Standard NH1: wkładka montowana w typowych podstawkach NH, rozłącznikach izolacyjnych oraz rozłącznikach bezpiecznikowych, co ułatwia integrację z istniejącymi systemami dystrybucji energii.

Zgodność z Normami

Wkładka topikowa Siemens 3NE3202-0MK została zaprojektowana zgodnie z wymaganiami norm IEC oraz UL, a większość wariantów posiada również dopuszczenie CCC. Produkt nosi oznaczenie CE i spełnia europejskie standardy bezpieczeństwa dla urządzeń ochrony instalacji elektrycznych.

Zastosowanie

Wkładka SITOR 3NE3202-0MK znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna ochrona półprzewodników mocy w obwodach prądu przemiennego i stałego.

• Ochrona wejściowych obwodów AC oraz obwodu pośredniego DC w przetwornicach częstotliwości.
• Zabezpieczenie modułów tyrystorowych i IGBT w układach łagodnego rozruchu silników (softstarty).
• Stosowanie w zasilaczach UPS i prostownikach, gdzie kluczowa jest szybkość wyłączenia przy zwarciu.
• Instalacje przemysłowe wymagające bezpieczników o charakterystyce gR do ochrony energoelektroniki.

Wskazówki Montażowe

Montaż wkładki topikowej 3NE3202-0MK powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Wkładkę należy umieścić w odpowiedniej podstawce lub rozłączniku bezpiecznikowym przystosowanym do rozmiaru NH1. Moment dokręcania śrub mocujących oraz przekrój przyłączonych przewodów dobierz zgodnie z dokumentacją techniczną producenta. Po wymianie sprawdź poprawność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czym charakteryzuje się wkładka topikowa SITOR 3NE3202-0MK? Jest to szybki bezpiecznik nożowy NH1 o prądzie znamionowym 40 A i charakterystyce gR. Zapewnia superszybkie wyłączenie zwarć, chroniąc półprzewodniki mocy przed zniszczeniem. Producent – Siemens, gwarantuje wysoką wierność charakterystyki.
• Do jakich urządzeń szczególnie polecane są bezpieczniki SITOR? Znajdują one zastosowanie głównie w przetwornicach częstotliwości (obwód wejściowy i DC-link), układach miękkiego rozruchu, zasilaczach UPS oraz innych układach energoelektronicznych, gdzie standardowe bezpieczniki NH są zbyt wolne.
• Czy wkładka 3NE3202-0MK posiada międzynarodowe dopuszczenia? Tak, jest zgodna z normami IEC i UL, a wiele wersji serii SITOR posiada również certyfikat CCC. Dzięki temu można ją stosować w instalacjach w Europie, Ameryce Północnej oraz w Chinach.
