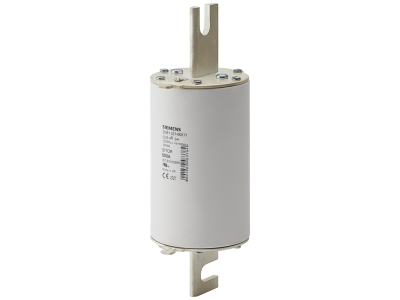

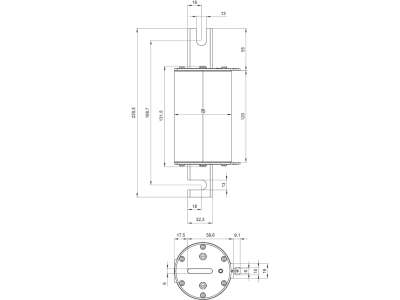

Wkładka topikowa SITOR, z zestykami nożowymi ze szczelinami, NH3L, In: 500 A, aR | 3NB1337-4KK11 Siemens

Alternatywny kod produktu: 3NB13374KK11

Opis i Kluczowe Cechy

Wkładka topikowa Siemens SITOR 3NB1337-4KK11 przeznaczona do ochrony półprzewodników mocy w instalacjach przemysłowych. Jest to wkładka typu NH3L o prądzie znamionowym 500 A i charakterystyce aR (superszybka). Wykonana z zestykami nożowymi ze szczelinami, co ułatwia montaż w standardowych podstawkach bezpiecznikowych NH. Dzięki superszybkiej charakterystyce wyłączania zapewnia skuteczną ochronę w obwodach z przetwornicami częstotliwości, UPS-ami i układami łagodnego rozruchu.

• Prąd znamionowy 500 A: umożliwia pracę w obwodach o wysokim obciążeniu, zachowując rezerwę dla bezpieczeństwa instalacji.
• Charakterystyka aR (superszybka): błyskawiczne wyłączenie prądów zwarciowych, chroniące czułe półprzewodniki mocy przed przepaleniem.
• Typ NH3L z zestykami nożowymi ze szczelinami: kompatybilność z podstawkami NH oraz rozłącznikami izolacyjnymi, ułatwia wymianę i serwis.
• System SITOR w portfolio SENTRON: gwarancja jakości Siemens i wysoka wierność charakterystyki, co przekłada się na powtarzalność działania.
• Uniwersalne zastosowanie: nadaje się do obwodów wejściowych i pośrednich DC przetwornic częstotliwości, UPS-ów oraz softstartów.

Zgodność z Normami

Wkładka topikowa Siemens SITOR spełnia wymagania międzynarodowych norm IEC oraz UL, a większość wariantów posiada także dopuszczenie CCC. Produkt posiada certyfikat CE i jest zgodny z europejskimi dyrektywami dotyczącymi kompatybilności elektromagnetycznej oraz niskonapięciowego sprzętu elektrycznego. Stosowanie w systemie SENTRON zapewnia pełną integrację z aparaturą rozdzielczą.

Zastosowanie

Wkładka topikowa 3NB1337-4KK11 została zaprojektowana z myślą o ochronie półprzewodników mocy w nowoczesnych układach energoelektronicznych. Sprawdza się w następujących aplikacjach:

• Ochrona półprzewodników mocy w przetwornicach częstotliwości – zabezpiecza tyrystory i tranzystory IGBT przed skutkami zwarć wewnętrznych i zewnętrznych.
• Obwody wejściowe i obwody pośrednie DC w przekształtnikach – likwidacja zwarć w szynie DC przed uszkodzeniem kondensatorów i modułów mocy.
• Systemy UPS – ochrona prostowników i falowników podczas przełączeń sieci.
• Układy łagodnego rozruchu silników – zabezpieczenie tyrystorów softstartów przed przeciążeniami zwarciowymi.

Wskazówki Montażowe

Montaż wkładki topikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy osadzić w odpowiedniej podstawce NH3L (np. rozłącznik bezpiecznikowy) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 500 A, uwzględniając warunki chłodzenia i długość kabla. Nie wolno przekraczać maksymalnej temperatury pracy wkładki – należy zapewnić odpowiednią wentylację w rozdzielnicy. Przed pierwszym włączeniem sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka ma wbudowaną sygnalizację przepalenia? Wkładka topikowa SITOR nie posiada wbudowanego wskaźnika zadziałania. Zaleca się stosowanie bezwzględnie podstawki z sygnalizacją mechaniczną lub kontrolę ciągłości obwodu po zadziałaniu.
• Jaki jest stopień ochrony wkładki? Wkładka topikowa jako element wymienny nie ma własnego stopnia IP – jego wartość zależy od zastosowanej podstawki i rozdzielnicy. W typowych warunkach pracy w rozdzielnicy wewnętrznej wystarcza IP20.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, wkładka o charakterystyce aR jest odpowiednia do pracy w obwodach DC – np. w szynie pośredniej przetwornic częstotliwości. Należy jednak zachować odpowiednie napięcie znamionowe dla pracy stałoprądowej zgodnie z danymi producenta (w przypadku tego modelu nie podano napięcia DC – rekomenduje się konsultację z dokumentacją techniczną).
