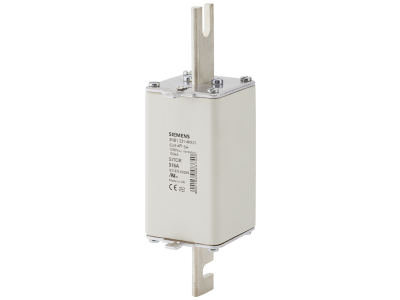

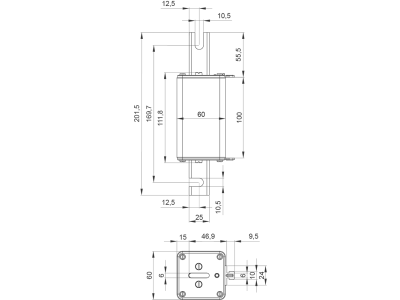

Wkładka topikowa SITOR, z zestykami nożowymi ze szczelinami, NH2L, In: 315 A, aR | 3NB1231-4KK11 Siemens

Alternatywny kod produktu: 3NB12314KK11

Opis i Kluczowe Cechy

Wkładka topikowa SITOR firmy Siemens, typ NH2L o prądzie znamionowym 315 A i charakterystyce aR (symbol 3NB1231-4KK11), przeznaczona jest do superszybkiego zabezpieczania półprzewodników mocy przed skutkami zwarć. Dzięki zestykom nożowym ze szczelinami pasuje do standardowych podstaw NH2L, zapewniając niezawodne połączenie w układach energoelektronicznych.

• Prąd znamionowy 315 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, chroniąc półprzewodniki bez ryzyka przedwczesnego wyłączenia.
• Charakterystyka aR (superszybka): Wyłącza zwarcia w czasie poniżej 1 ms, skutecznie zabezpieczając diody, tyrystory i tranzystory IGBT przed uszkodzeniem termicznym.
• Zestyki nożowe ze szczelinami: Gwarantują pewny montaż w podstawkach NH2L i łatwą identyfikację wizualną stanu bezpiecznika.
• Wysoka wierność charakterystyki: Powtarzalne parametry wyłączenia w całym zakresie prądów zwarciowych – ułatwia dobór i koordynację zabezpieczeń.
• Zgodność z międzynarodowymi standardami: Producent deklaruje dopuszczenia według IEC i UL (oraz CCC dla wybranych wariantów), co pozwala na stosowanie w projektach eksportowych.

Zgodność z Normami

Wkładka topikowa SITOR spełnia wymagania norm europejskich zgodnie z dyrektywą niskonapięciową i posiada oznaczenie CE. Producent deklaruje zgodność z odpowiednimi częściami normy IEC 60269 oraz standardami DIN dla wkładek NH. Dzięki temu produkt może być stosowany w instalacjach elektrycznych na terenie Unii Europejskiej oraz w wielu innych krajach akceptujących normy IEC.

Zastosowanie

Wkładka SITOR 3NB1231-4KK11 dedykowana jest do ochrony półprzewodników mocy w urządzeniach energoelektronicznych, w których wymagane jest bardzo szybkie wyłączenie prądu zwarciowego.

• Ochrona wejściowych obwodów AC w przetwornicach częstotliwości (falownikach) oraz obwodów pośrednich DC.
• Zabezpieczenie modułów mocy w zasilaczach UPS i systemach łagodnego rozruchu silników (softstartach).
• Stosowanie w rozdzielnicach przemysłowych jako wkładka topikowa w podstawkach NH2L – do zabezpieczenia gałęzi półprzewodnikowych.
• Zapewnienie bezpieczeństwa w układach prostownikowych i falownikach trakcyjnych.

Wskazówki Montażowe

Montaż oraz wymiana wkładki topikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w podstawce bezpiecznikowej typu NH2L (zgodnej z normą DIN), upewniając się, że styki nożowe są czyste i dobrze dociśnięte. Przekrój przewodów przyłączeniowych oraz moment dokręcania śrub w podstawce należy dobrać zgodnie z dokumentacją techniczną podstawy i producenta – nigdy nie przekraczać wartości znamionowych.

FAQ

• Co oznacza charakterystyka aR? aR to charakterystyka superszybka (ang. ultra-rapid) przeznaczona do ochrony półprzewodników. Bezpieczniki te wyłączają zwarcie w ułamku milisekundy, zanim prąd zdąży uszkodzić elementy energoelektroniczne.
• Czy wkładka SITOR ma wbudowany wskaźnik zadziałania? Wkładka 3NB1231-4KK11 wyposażona jest w zestyki nożowe ze szczelinami umożliwiające wizualną ocenę stanu bezpiecznika (przepalenie widoczne jako przerwa w materiale topikowym). Nie posiada sygnalizacji elektrycznej.
• Czy ten bezpiecznik można stosować zamiast zwykłego bezpiecznika NH? Nie – charakterystyka aR jest znacznie szybsza niż standardowa gG. Stosowanie zamienne może prowadzić do przedwczesnych zadziałań lub braku ochrony półprzewodników. Należy stosować wyłącznie zgodnie z przeznaczeniem.
