Wkładka bezpiecznika cylindrycznego SITOR, 22x58 mm, 80 A, aR, Un AC: 690 V, Un DC: 500 V | 3NC2280-5 Siemens

Alternatywny kod produktu: 3NC22805

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens, oznaczona symbolem 3NC2280-5, to superszybki bezpiecznik o charakterystyce aR, dedykowany do ochrony półprzewodników mocy przed skutkami zwarć. Zaprojektowany w formacie 22x58 mm, oferuje prąd znamionowy 80 A i napięcie pracy 690 V AC / 500 V DC, co zapewnia skuteczną ochronę w wymagających aplikacjach przemysłowych, takich jak przetwornice częstotliwości czy UPS.

• Superszybka charakterystyka aR: zapewnia wyłączenie zwarcia w czasie krótszym niż konwencjonalne bezpieczniki NH, chroniąc półprzewodniki mocy przed uszkodzeniem termicznym.
• Prąd znamionowy 80 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania – odpowiedni do zabezpieczania wejść prostowników i obwodów pośrednich DC.
• Napięcie znamionowe 690 V AC / 500 V DC: gwarantuje wysoką zdolność wyłączania zarówno w sieciach prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowań.
• Format 22x58 mm: standardowy wymiar wkładki cylindrycznej, kompatybilny z szeroką gamą podstaw i rozłączników bezpiecznikowych, ułatwia montaż i wymianę.
• Wysoka wierność charakterystyki: jakość produkcji Siemens zapewnia stabilne parametry wyłączenia, co przekłada się na powtarzalność i bezpieczeństwo instalacji.

Zgodność z Normami

Wkładka bezpiecznika SITOR 3NC2280-5 jest dopuszczona zgodnie z normami IEC oraz UL, co potwierdza jej przydatność w instalacjach elektrycznych na całym świecie. Większość wariantów posiada również certyfikat CCC, umożliwiający stosowanie na rynku chińskim. Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw unijnych.

Zastosowanie

Bezpiecznik SITOR przeznaczony jest do ochrony półprzewodników mocy w układach przekształtnikowych, gdzie wymagane jest bardzo szybkie wyłączanie zwarć. Sprawdza się w szczególności w:

• Przetwornicach częstotliwości – jako zabezpieczenie obwodu wejściowego i obwodu pośredniego DC, chroniące moduły IGBT przed zwarciem.
• Zasilaczach UPS – zapewnia ochronę prostowników i falowników w trybie pracy awaryjnej.
• Układach łagodnego rozruchu silników – zabezpiecza tyrystory przed skutkami zwarć przy rozruchu.
• Instalacjach z obwodami DC – w systemach zasilania prądem stałym, np. w trakcji czy przemysłowych źródłach napięcia stałego.

Wskazówki Montażowe

Montaż wkładki bezpiecznika SITOR może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej (np. typu NH lub dedykowanej dla formatu 22x58 mm) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 80 A oraz warunków instalacji (obciążenie, długość, temperatura otoczenia). Moment dokręcania śrub zacisków podstawki – według instrukcji producenta podstawki. Przed pierwszym włączeniem sprawdzić, czy wkładka jest prawidłowo osadzona i nie ma uszkodzeń mechanicznych.

FAQ

• Do czego służy charakterystyka aR? Charakterystyka aR (ang. accompaniment of semiconductor devices – all ranges) oznacza bezpiecznik superszybki do ochrony półprzewodników. Jest zaprojektowany tak, aby wyłączać zwarcie zanim prąd osiągnie wartość mogącą uszkodzić diody, tyrystory lub IGBT.
• Czy bezpiecznik SITOR 3NC2280-5 można stosować w obwodach prądu stałego? Tak, jego napięcie znamionowe DC wynosi 500 V, a charakterystyka aR zapewnia skuteczne gaszenie łuku w obwodach stałoprądowych. Należy jednak upewnić się, że zastosowana podstawka bezpiecznikowa również jest przystosowana do pracy DC.

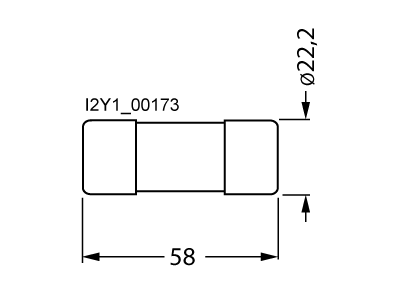

• Jakie są wymiary fizyczne wkładki? Wkładka ma średnicę 22 mm i długość 58 mm – standardowy wymiar dla bezpieczników cylindrycznych średniej wielkości, pasujący do wielu typów podstaw bezpiecznikowych SITOR i NH.
