Wkładka bezpiecznika cylindrycznego SITOR, 22x58 mm, 50 A, aR, Un AC: 690 V, Un DC: 500 V | 3NC2250-5 Siemens

Alternatywny kod produktu: 3NC22505

Opis i Kluczowe Cechy

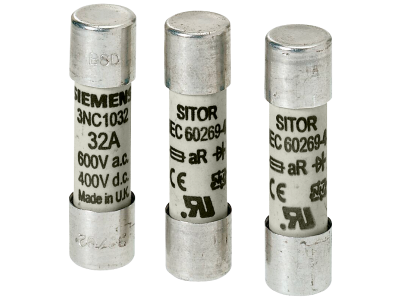

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens, model 3NC2250-5, to superszybki bezpiecznik w rozmiarze 22×58 mm przeznaczony do ochrony półprzewodników mocy. Prąd znamionowy 50 A w połączeniu z napięciem znamionowym AC 690 V oraz DC 500 V zapewnia skuteczne odłączenie obwodu w warunkach przeciążenia i zwarcia, chroniąc kosztowne elementy elektroniczne przed uszkodzeniem. Charakterystyka aR (ochrona półprzewodników) gwarantuje bardzo krótki czas wyłączenia, minimalizując ryzyko termicznego zniszczenia ładu.

• Prąd znamionowy 50 A: Umożliwia bezpieczną pracę w obwodach z dużymi prądami zwarciowymi, jednocześnie zabezpieczając półprzewodniki przed przeciążeniem.
• Napięcie znamionowe AC 690 V / DC 500 V: Zapewnia niezawodne wyłączenie w instalacjach przemysłowych o podwyższonym napięciu, zarówno w sieciach prądu przemiennego, jak i stałego.
• Superszybka charakterystyka wyłączania (aR): Ogranicza prąd zwarciowy w ułamku milisekundy, chroniąc wrażliwe półprzewodniki mocy przed skutkami przepięć i przetężeń.

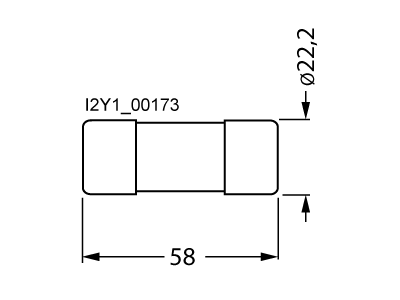

• Wymiary 22×58 mm: Pasuje do standardowych podstaw bezpiecznikowych oraz rozłączników izolacyjnych, ułatwiając integrację z istniejącymi rozdzielnicami.
• System SITOR firmy Siemens: Część rodziny SENTRON, gwarantuje wysoką jakość wykonania, powtarzalność charakterystyk i zgodność z międzynarodowymi standardami.

Zgodność z Normami

Bezpieczniki cylindryczne SITOR serii 3NC2250-5 spełniają wymagania norm IEC oraz UL, a większość modeli posiada również dopuszczenie CCC. Producent deklaruje zgodność z dyrektywami Unii Europejskiej, co potwierdza oznakowanie CE. Dzięki temu produkt może być stosowany w instalacjach przemysłowych na całym świecie, z zachowaniem lokalnych przepisów.

Zastosowanie

Wkładki bezpiecznikowe SITOR przeznaczone są przede wszystkim do ochrony półprzewodników mocy – diod, tyrystorów, IGBT – w układach energoelektronicznych. Sprawdzają się w miejscach, gdzie kluczowe jest szybkie odłączenie prądu zwarciowego przed uszkodzeniem elementów.

• Ochrona wejściowych obwodów AC przetwornic częstotliwości (falowników).
• Zabezpieczenie obwodu pośredniego DC w zasilaczach impulsowych i UPS-ach.
• Stosowanie w układach łagodnego rozruchu silników (softstartach).
• Ochrona półprzewodników w prostownikach i przekształtnikach energoelektronicznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieszczać w odpowiedniej podstawce bezpiecznikowej lub rozłączniku izolacyjnym przystosowanym do wymiarów 22×58 mm. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (min. 16 mm² dla 50 A, zgodnie z dokumentacją producenta). Moment dokręcania zacisków – według instrukcji dołączonej do podstawki. Po zamontowaniu należy sprawdzić ciągłość obwodu i działanie układu.

FAQ

• Czy wkładka SITOR 3NC2250-5 nadaje się do ochrony zwykłych przewodów i silników? Nie. Charakterystyka aR jest zoptymalizowana do ochrony półprzewodników – działa bardzo szybko, przez co mogłaby powodować zbędne wyłączenia w obwodach indukcyjnych. Do ochrony przewodów i silników należy stosować bezpieczniki o charakterystyce gL/gG.
• Jakie jest maksymalne napięcie stałe (DC) dla tej wkładki? Zgodnie z danymi katalogowymi napięcie znamionowe DC wynosi 500 V. Przy wyższych napięciach stałych bezpiecznik może nie zapewnić poprawnego wyłączenia – należy stosować modele przystosowane do danego poziomu napięcia.
• Czy wkładkę można montować w podstawkach bezpiecznikowych NH? Tak, wiele wkładek cylindrycznych SITOR 22×58 mm pasuje do odpowiednich adapterów lub rozłączników przystosowanych do tego rozmiaru. Zalecamy sprawdzenie kompatybilności z daną podstawką w dokumentacji producenta.
