Wkładka bezpiecznika cylindrycznego SITOR, 22x58 mm, 20 A, aR, Un AC: 690 V, Un DC: 500 V | 3NC2220-5 Siemens

Alternatywny kod produktu: 3NC22205

Opis i Kluczowe Cechy

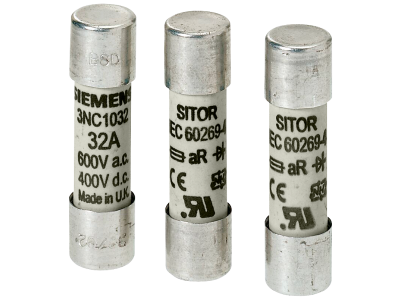

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens, oznaczona symbolem 3NC2220-5, to element systemu ochrony półprzewodników mocy. Przeznaczona do pracy w obwodach prądu przemiennego o napięciu do 690 V AC oraz stałego do 500 V DC, z prądem znamionowym 20 A i charakterystyką aR (szybkie działanie). Wymiary 22×58 mm zapewniają kompatybilność z typowymi podstawkami bezpiecznikowymi.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach półprzewodnikowych o znacznym obciążeniu, ograniczając ryzyko uszkodzenia elementów mocy.
• Napięcie znamionowe AC 690 V / DC 500 V: Umożliwia stosowanie zarówno w układach sieciowych wysokiego napięcia, jak i w obwodach pośrednich DC przetwornic częstotliwości.
• Charakterystyka aR (superszybka): Wyłącza zwarcia w czasie znacznie krótszym niż standardowe bezpieczniki NH, co chroni kosztowne półprzewodniki mocy przed uszkodzeniem termicznym.

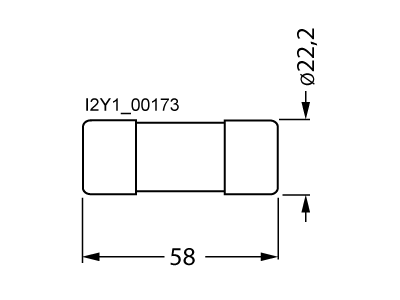

• Wymiary 22×58 mm: Pasują do uniwersalnych podstaw bezpiecznikowych i rozłączników izolacyjnych, co ułatwia integrację z istniejącą instalacją.
• System SITOR / SENTRON: Jako element rodziny Siemens zapewnia wysoką wierność charakterystyki wyłączenia i dopuszczenia według standardów międzynarodowych (IEC, UL, wybrane modele również CCC).

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm IEC oraz UL (dla wybranych wariantów). Posiada oznaczenie CE i jest dopuszczony do stosowania na całym świecie. Część modeli posiada także certyfikat CCC, potwierdzający zgodność z chińskimi przepisami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznika cylindrycznego SITOR znajduje zastosowanie wszędzie tam, gdzie konieczna jest superszybka ochrona półprzewodników mocy przed skutkami zwarć i przeciążeń.

• Ochrona przetwornic częstotliwości – w obwodzie wejściowym AC oraz obwodzie pośrednim DC.
• Zabezpieczenie układów zasilania UPS i systemów łagodnego rozruchu silników (soft-start).
• Ochrona modułów prostowników, falowników i innych przekształtników energoelektronicznych.
• Zastosowanie w rozdzielnicach przemysłowych i instalacjach automatyki budynkowej jako element systemu SENTRON.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować podstawki bezpiecznikowe oraz rozłączniki izolacyjne dedykowane do rozmiaru 22×58 mm. Przekrój przewodów oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczną danego gniazda. Przed zamknięciem obwodu sprawdzić poprawność osadzenia wkładki.

FAQ

• Czy wkładka 3NC2220-5 nadaje się do ochrony prostowników? Tak, charakteryzuje się superszybkim działaniem aR, chroniąc półprzewodniki przed zwarciem – jest zalecana do obwodów z diodami, tyrystorami i tranzystorami IGBT.
• Jakie napięcie DC wytrzymuje ten bezpiecznik? Znamionowe napięcie stałe wynosi 500 V DC, co pokrywa wymagania typowych obwodów pośrednich w przetwornicach częstotliwości.
• Czy można go montować w standardowej podstawie NH? Wkładka 22×58 mm jest przystosowana do montażu w wybranych podstawkach i rozłącznikach izolacyjnych NH – należy sprawdzić zgodność mechaniczną z konkretnym modelem podstawy.
