Wkładka bezpiecznika cylindrycznego SITOR, 14x51 mm, 20 A, aR, Un AC: 690 V, Un DC: 600 V | 3NC1420-5 Siemens

Alternatywny kod produktu: 3NC14205

Opis i Kluczowe Cechy

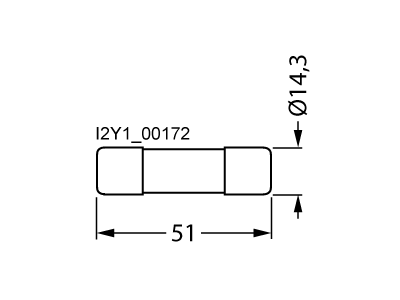

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens (symbol 3NC1420-5) to szybkie zabezpieczenie nadprądowe o wymiarach 14×51 mm i prądzie znamionowym 20 A. Dzięki charakterystyce aR (ochrona półprzewodników) i napięciu 690 V AC / 600 V DC zapewnia skuteczne wyłączanie zwarć, minimalizując ryzyko uszkodzenia elementów mocy w układach energoelektronicznych.

• Prąd znamionowy 20 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapobiegając przegrzaniu i przedwczesnemu zadziałaniu.
• Napięcie AC 690 V / DC 600 V: uniwersalność zastosowania w instalacjach przemysłowych zarówno prądu przemiennego, jak i stałego.
• Charakterystyka aR (superszybka): wyłączenie w czasie poniżej 1 ms – idealna do ochrony półprzewodników mocy przed skutkami zwarć.
• System SITOR Siemens: wysoka wierność charakterystyki, pewność wyłączania w całym zakresie prądów przeciążeniowych i zwarciowych.
• Wszechstronność montażu: częściowa przydatność do podstaw NH, rozłączników izolacyjnych bezpiecznikowych oraz rozłączników z bezpiecznikami (zgodnie z dokumentacją producenta).

Zgodność z Normami

Bezpiecznik SITOR 3NC1420-5 posiada dopuszczenia zgodne z międzynarodowymi normami IEC oraz UL (certyfikat UL). Większość wariantów serii posiada również certyfikat CCC, co umożliwia stosowanie na całym świecie. Produkt oznaczony znakiem CE.

Zastosowanie

Wkładka 3NC1420-5 przeznaczona jest do ochrony półprzewodników mocy w układach energoelektronicznych, gdzie wymagane jest bardzo szybkie wyłączanie zwarć. Sprawdza się w następujących scenariuszach:

• Ochrona prostowników, tyrystorów i tranzystorów IGBT w przetwornicach częstotliwości.
• Zabezpieczenie obwodu wejściowego i obwodu pośredniego DC w zasilaczach impulsowych i UPS.
• Układy łagodnego rozruchu silników (soft‑starty) – ochrona elementów mocy przed zwarciem.
• Obwody stałoprądowe w instalacjach przemysłowych (DC 600 V), np. w napędach elektrycznych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i odczekać do całkowitego zaniku energii. Wkładkę należy umieścić w dedykowanej podstawce bezpiecznikowej SITOR (lub kompatybilnej podstawie NH z adapterem – zgodnie z instrukcją producenta). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 20 A oraz warunków zwarciowych. Moment dokręcania zacisków oraz wymagany moment obrotowy – według dokumentacji technicznej producenta.

FAQ

• Co oznacza charakterystyka aR? Charakterystyka aR (ang. accompaniment of semiconductor) to superszybkie bezpieczniki przeznaczone do ochrony półprzewodników. Wyłączają prąd zwarciowy w czasie rzędu mikrosekund, zanim uszkodzone zostanie zabezpieczane urządzenie.
• Czy ten bezpiecznik nadaje się do obwodów DC? Tak, posiada napięcie znamionowe DC 600 V i jest dedykowany do ochrony obwodów prądu stałego, np. w pośrednich obwodach przetwornic.
• Czy mogę go zamontować w standardowej podstawce NH? Wkładka 14×51 mm może być stosowana w wybranych podstawkach NH za pomocą odpowiednich adapterów (sprawdź listę kompatybilności w dokumentacji Siemens). Wymagana jest podstawka bezpiecznikowa przeznaczona do wkładek cylindrycznych 14×51 mm.
