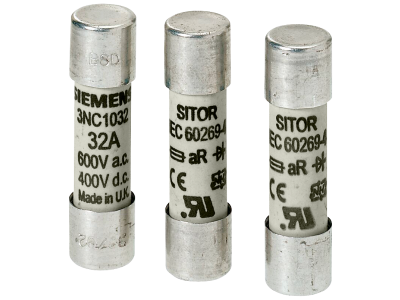

Wkładka bezpiecznika cylindrycznego SITOR, 14x51 mm, 10 A, aR, Un AC: 690 V, Un DC: 600 V | 3NC1410-5 Siemens

Alternatywny kod produktu: 3NC14105

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens (symbol 3NC1410-5) to element systemu SENTRON przeznaczony do ochrony półprzewodników mocy. Model o prądzie znamionowym 10 A i charakterystyce aR zapewnia superszybkie wyłączanie w przypadku zwarcia – kluczowe dla bezpieczeństwa kosztownych elementów elektronicznych. Wkładka o wymiarach 14×51 mm pracuje przy napięciu przemiennym do 690 V oraz stałym do 600 V, co umożliwia stosowanie zarówno w obwodach AC, jak i DC.

• Prąd znamionowy 10 A, charakterystyka aR: supreszybkie zadziałanie chroni półprzewodniki mocy (tyrystory, diody, tranzystory IGBT) przed skutkami zwarć, minimalizując ryzyko uszkodzenia elementów.
• Napięcie AC 690 V / DC 600 V: wszechstronność zastosowań – wkładka sprawdza się w przemiennych sieciach trójfazowych oraz stałonapięciowych obwodach pośrednich przetwornic częstotliwości i zasilaczy UPS.
• Wymiary 14×51 mm (wkładka cylindryczna): standardowy format zgodny z międzynarodowymi podstawami bezpiecznikowymi, ułatwia wymianę i retrofit istniejących rozwiązań.
• System SITOR / SENTRON: gwarancja jakości Siemens oraz powtarzalności charakterystyki wyłączania, co przekłada się na przewidywalną ochronę w całym okresie eksploatacji.
• Dopuszczenia IEC, UL, CCC: produkt certyfikowany do stosowania na całym świecie – spełnia wymagania najważniejszych rynków bez konieczności dodatkowych uzgodnień.

Zgodność z Normami

Wkładka bezpiecznikowa SITOR 3NC1410-5 jest dopuszczona zgodnie z wymaganiami norm IEC i UL, a większość wariantów posiada także certyfikat CCC. Producent Siemens zapewnia zgodność z europejskimi standardami dla bezpieczników cylindrycznych oraz oznaczenie CE. Wszystkie deklarowane parametry elektryczne są potwierdzone badaniami typu.

Zastosowanie

Dzięki charakterystyce aR i wysokiemu napięciu znamionowemu wkładka 3NC1410-5 znajduje zastosowanie w układach wymagających szybkiego odcięcia prądu zwarciowego, szczególnie tam gdzie stosuje się elementy półprzewodnikowe.

• Ochrona prostowników i falowników w przetwornicach częstotliwości – zabezpiecza stopień wejściowy AC oraz obwód pośredni DC przed zwarciem.
• Zabezpieczenie obwodów wejściowych i wyjściowych w urządzeniach UPS – zapewnia ciągłość ochrony także przy zasilaniu bateryjnym.
• Układy łagodnego rozruchu silników (softstarty) – chroni tyrystory w układzie regulatora napięcia przed zwarciem w odbiorniku.
• Ogólna ochrona półprzewodników mocy w zasilaczach impulsowych i sterownikach przemysłowych – szybkie wyłączenie ogranicza energię przepływu zwarciowego.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia ze wszystkich biegunów. Wkładkę należy umieszczać w dedykowanych podstawach bezpiecznikowych (np. typu NH-00 lub cylindrycznych 14×51 mm) zamontowanych na szynie TH35. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową dla 10 A. Moment dokręcania śrub w podstawie – według dokumentacji producenta podstawki. Nigdy nie wymieniaj bezpiecznika pod napięciem ani nie używaj wkładek o parametrach innych niż znamionowe.

FAQ

• Co oznacza charakterystyka aR w tym bezpieczniku? Charakterystyka aR (zgodna z IEC 60269-4) oznacza superszybkie wyłączanie – czas zadziałania przy dużych prądach zwarciowych jest znacznie krótszy niż w standardowych bezpiecznikach gG, co chroni półprzewodniki przed przepaleniem.
• Czy wkładkę można stosować zarówno w obwodach prądu stałego, jak i przemiennego? Tak. Producent deklaruje napięcie znamionowe 690 V AC oraz 600 V DC, dlatego wkładka nadaje się do obwodów DC (np. w zasilaczach buforowych, UPS) pod warunkiem zachowania polaryzacji i parametrów znamionowych.
• Jakie są wymiary fizyczne tej wkładki? Wkładka ma format cylindryczny 14×51 mm (średnica 14 mm, długość 51 mm). Pasuje do standardowych podstaw bezpiecznikowych tego rozmiaru, zarówno do zabudowy modułowej, jak i przemysłowej.
