Bezpiecznik cylindryczny, 14x51 mm, 32 A, gR, Un AC: 690 V, Un DC: 600 V, SITOR | 3NC1432-0MK Siemens

Alternatywny kod produktu: 3NC14320MK

Opis i Kluczowe Cechy

Bezpiecznik cylindryczny SITOR o symbolu 3NC1432-0MK to wkładka topikowa w rozmiarze 14×51 mm przeznaczona do zabezpieczania półprzewodników. Charakterystyka gR zapewnia szybkie przerywanie prądów zwarciowych, a wartość prądu znamionowego 32 A oraz napięcie do 690 V AC / 600 V DC pozwalają na stosowanie w wymagających obwodach przemysłowych bez ryzyka uszkodzenia chronionych elementów.

• Prąd znamionowy 32 A: Pewne zabezpieczenie obwodów o znacznym obciążeniu, unikanie niekontrolowanych wyłączeń w warunkach normalnej pracy.
• Napięcie znamionowe AC 690 V / DC 600 V: Wszechstronne zastosowanie zarówno w sieciach trójfazowych, jak i w obwodach zasilania stałego – idealne do układów napędów i prostowników.
• Charakterystyka gR (szybkie ograniczanie prądu): Minimalizacja energii przepuszczanej podczas zwarcia, ochrona wrażliwych półprzewodników przed termicznym i dynamicznym przeciążeniem.
• Rozmiar 14×51 mm: Kompatybilność z podstawami bezpiecznikowymi i uchwytami zgodnymi z tym standardem, łatwa wymiana w istniejących rozdzielnicach.
• Wykonanie cylindryczne: Solidna konstrukcja ceramiczna z wypełnieniem piaskiem kwarcowym, zapewniająca skuteczne gaszenie łuku i długą żywotność.

Zgodność z Normami

Bezpiecznik SITOR 3NC1432-0MK został zaprojektowany zgodnie z powszechnie uznanymi normami europejskimi dla bezpieczników przemysłowych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Jego parametry gwarantują bezpieczną pracę w instalacjach wykonanych według standardów IEC/EN dla wkładek topikowych wysokiego napięcia.

Zastosowanie

Dzięki charakterystyce gR i wysokiej zdolności wyłączania bezpiecznik ten znajduje zastosowanie przede wszystkim w obwodach wymagających ochrony półprzewodnikowych elementów mocy. Sprawdza się w układach sterowania, napędów i zasilaczy impulsowych.

• Zabezpieczenie przeciążeniowe i zwarciowe diod, tyrystorów, tranzystorów IGBT w przemiennikach częstotliwości i falownikach.
• Ochrona obwodów pomocniczych w rozdzielnicach sterowniczych, gdzie występują styczniki, przekaźniki i sterowniki PLC.
• Zabezpieczenie obwodów zasilania stałego w urządzeniach trakcyjnych, prostownikach i zasilaczach buforowych.
• Stosowanie w automatyce budynkowej przy ochronie zasilania czujników, siłowników i modułów komunikacyjnych.

Wskazówki Montażowe

Montaż bezpiecznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się o jego braku. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej (np. typu NH00 lub innej przystosowanej do rozmiaru 14×51 mm). Przekrój przewodów oraz moment dokręcania zacisków podstawy dobierz zgodnie z dokumentacją techniczną producenta podstawy. Stosuj narzędzia izolowane. Po wymianie sprawdź poprawność osadzenia i zamknięcia obudowy.

FAQ

• Co oznacza charakterystyka gR? gR to szybkie ograniczające charakterystyka czasowo-prądowa (g – pełnozakresowe zabezpieczenie, R – ochrona półprzewodników). Bezpiecznik wyłącza zwarcie w ułamku milisekundy, przepuszczając minimalną energię, co chroni wrażliwe elementy przed zniszczeniem.
• Czy mogę stosować ten bezpiecznik w obwodach prądu stałego? Tak, parametr napięcia znamionowego DC wynosi 600 V. Należy pamiętać, że gaszenie łuku w obwodach DC jest trudniejsze – bezpiecznik jest do tego przystosowany. Zawsze sprawdzaj napięcie obwodu i dobieraj odpowiednią podstawę.

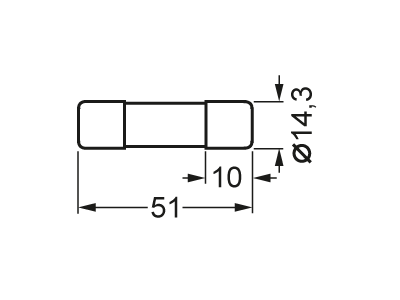

• Jakie są wymiary bezpiecznika? Średnica 14 mm, długość 51 mm. Jest to standardowy wymiar dla wkładek cylindrycznych średniej wielkości. Przed zakupem upewnij się, że pasuje do Twojej podstawy (oznaczenie np. 14×51).
