Wkładka bezpiecznika cylindrycznego SITOR, 14x51 mm, 20 A, gR, Un AC: 690 V, Un DC: 600 V | 3NC1420-0MK Siemens

Alternatywny kod produktu: 3NC14200MK

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens, symbol 3NC1420-0MK, o wymiarach 14×51 mm, jest przeznaczona do ochrony półprzewodników mocy przed skutkami zwarć. Prąd znamionowy 20 A przy napięciu AC 690 V i DC 600 V zapewnia skuteczne wyłączanie w obwodach wymagających szybkiego odcięcia prądu. Charakterystyka gR gwarantuje dopasowanie do wymagań nowoczesnych układów energoelektronicznych.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obwodach średniego obciążenia, chroniąc półprzewodniki przed termicznym przeciążeniem i zwarciem.
• Napięcie znamionowe AC 690 V / DC 600 V: Odpowiedni do zastosowań zarówno w sieciach prądu przemiennego, jak i stałego, co zwiększa uniwersalność w instalacjach przemysłowych.
• Charakterystyka gR (superszybka): Zapewnia wyjątkowo szybkie wyłączenie prądu zwarciowego, chroniąc wrażliwe półprzewodniki mocy przed uszkodzeniem termicznym.

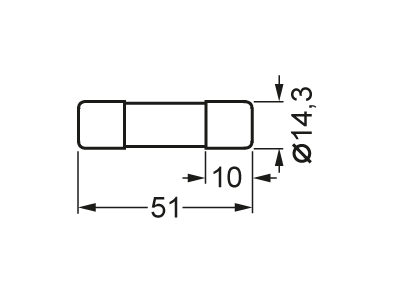

• Wymiary 14×51 mm: Standardowy rozmiar cylindryczny umożliwiający montaż w odpowiednich podstawkach bezpiecznikowych oraz rozłącznikach izolacyjnych.
• System bezpiecznikowy SITOR: Część rodziny SENTRON – sprawdzone rozwiązanie do ochrony personelu, sprzętu i instalacji elektrycznej.

Zgodność z Normami

Wkładka bezpiecznika SITOR 3NC1420-0MK jest certyfikowana zgodnie z międzynarodowymi wymaganiami IEC, UL oraz posiada dopuszczenie CCC, co potwierdza jej bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Produkt spełnia również wymogi dyrektyw Unii Europejskiej (znak CE).

Zastosowanie

Dzięki superszybkiej charakterystyce wyłączania bezpiecznik SITOR sprawdza się w układach, gdzie krytyczna jest ochrona półprzewodników mocy przed zwarciem. Główne obszary zastosowań obejmują:

• Ochrona obwodów wejściowych i pośrednich DC w przetwornicach częstotliwości.
• Zabezpieczanie urządzeń UPS oraz układów łagodnego rozruchu silników (softstarty).
• Instalacje z przekształtnikami energoelektronicznymi, gdzie wymagane jest szybkie odcięcie prądu zwarciowego.
• Zastosowania w podstawkach bezpiecznikowych NH, rozłącznikach izolacyjnych bezpiecznikowych oraz rozłącznikach izolacyjnych z bezpiecznikami (częściowa przydatność).

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Należy stosować odpowiednie podstawki i rozłączniki zgodne z wymiarami 14×51 mm oraz doborem prądowym. Przekrój przewodów przyłączeniowych dobiera się do prądu znamionowego 20 A zgodnie z obowiązującymi normami. Moment dokręcania połączeń śrubowych należy sprawdzić w dokumentacji producenta podstawki.

FAQ

• Czy bezpiecznik 3NC1420-0MK nadaje się do obwodów prądu stałego? Tak, wkładka ma napięcie znamionowe DC 600 V, dlatego może być stosowana w obwodach DC, np. w pośrednich obwodach przetwornic częstotliwości.
• Co oznacza charakterystyka gR? gR to charakterystyka działania bezpieczników do ochrony półprzewodników – zapewnia bardzo szybkie wyłączenie prądu zwarciowego, zapobiegając uszkodzeniu diod, tyrystorów czy IGBT.
• Jakie są wymiary zewnętrzne bezpiecznika? Wkładka ma standardowy wymiar cylindryczny 14×51 mm, co pozwala na montaż w powszechnie dostępnych podstawkach bezpiecznikowych oraz niektórych rozłącznikach NH.
