Wkładka bezpiecznika cylindrycznego SITOR, 14x51 mm, 10 A, gR, Un AC: 690 V, Un DC: 700 V | 3NC1410-0MK Siemens

Alternatywny kod produktu: 3NC14100MK

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna SITOR firmy Siemens o symbolu 3NC1410-0MK to specjalistyczny element ochrony półprzewodników mocy przed skutkami zwarć. Bezpiecznik o wymiarach 14x51 mm i prądzie znamionowym 10 A w charakterystyce gR zapewnia superszybkie wyłączanie, chroniąc wrażliwe elementy elektroniczne. Dzięki napięciu znamionowemu 690 V AC oraz 700 V DC sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego, oferując elastyczność zastosowania w nowoczesnych układach energoelektronicznych.

• Charakterystyka gR (superszybka): Zapewnia wyjątkowo krótki czas zadziałania w porównaniu do konwencjonalnych bezpieczników NH, skutecznie chroniąc półprzewodniki mocy przed uszkodzeniem termicznym przy zwarciu.
• Napięcie znamionowe AC 690 V / DC 700 V: Umożliwia stosowanie zarówno w trójfazowych obwodach przemysłowych, jak i w obwodach pośrednich DC przetwornic częstotliwości oraz zasilaczach UPS.
• Prąd znamionowy 10 A: Gwarantuje dobranie charakterystyki do zabezpieczanego toru półprzewodnikowego bez ryzyka nieuzasadnionych wyłączeń podczas normalnej pracy.

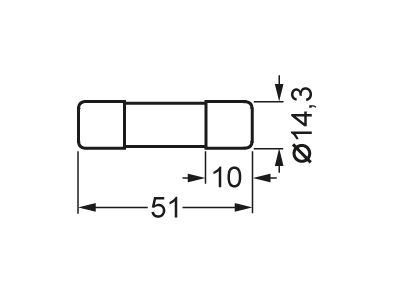

• Wymiary 14x51 mm: Uniwersalny standard wkładek cylindrycznych, kompatybilny z większością dedykowanych podstaw bezpiecznikowych dostępnych na rynku.
• Jakość i wierność charakterystyki Siemens: Powtarzalne parametry wyłączenia i wysoka stabilność termiczna, co przekłada się na niezawodną ochronę urządzeń w całym okresie eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa SITOR 3NC1410-0MK spełnia wymagania norm IEC oraz UL, a większość wariantów posiada również dopuszczenie CCC, co umożliwia jej stosowanie w instalacjach na całym świecie. Produkt objęty jest certyfikacją CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Bezpiecznik cylindryczny SITOR przeznaczony jest przede wszystkim do ochrony półprzewodników mocy w układach energoelektronicznych, gdzie szybkość wyłączenia ma krytyczne znaczenie dla trwałości elementów.

• Zabezpieczenie obwodów wejściowych i pośrednich DC w przetwornicach częstotliwości.
• Ochrona prostowników i falowników w zasilaczach UPS oraz układach łagodnego rozruchu silników.
• Stosowanie w rozdzielnicach przemysłowych jako szybkie zabezpieczenie torów półprzewodnikowych przed zwarciem.
• Element kompatybilny z podstawkami bezpiecznikowymi NH oraz rozłącznikami izolacyjnymi z bezpiecznikami (w ramach systemu SENTRON).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich biegunach. Wkładkę należy umieścić w odpowiedniej podstawce bezpiecznikowej przystosowanej do wymiarów 14x51 mm. Moment dokręcania oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta podstawki. Nie przekraczać znamionowego prądu i napięcia wkładki.

FAQ

• Czym różni się charakterystyka gR od standardowej gG? Charakterystyka gR (superszybka) zapewnia znacznie krótszy czas zadziałania przy prądach zwarciowych niż bezpieczniki gG. Jest specjalnie zaprojektowana do ochrony półprzewodników, które nie tolerują nawet krótkotrwałego przeciążenia cieplnego.
• Czy wkładka 3NC1410-0MK nadaje się zarówno do obwodów AC, jak i DC? Tak. Producent deklaruje napięcie znamionowe 690 V AC oraz 700 V DC, co pozwala na bezpieczne stosowanie w obu typach obwodów – pod warunkiem przestrzegania tych wartości granicznych.
• Jakie są zalety systemu bezpiecznikowego SITOR w porównaniu do konwencjonalnych wkładek? SITOR cechuje się bardzo dużą wiernością charakterystyki wyłączania oraz powtarzalnością parametrów, co przekłada się na skuteczniejszą ochronę półprzewodników. Dodatkowo większość wkładek posiada dopuszczenia IEC, UL i CCC, ułatwiając eksport maszyn.
