Wkładka bezpiecznika cylindrycznego SITOR, 10x38 mm, 6 A, aR, Un AC: 600 V, Un DC: 700 V | 3NC1006 Siemens

Alternatywny kod produktu: 3NC1006

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens (symbol 3NC1006) o rozmiarze 10×38 mm, prądzie znamionowym 6 A i charakterystyce aR (bardzo szybkie) to element systemu ochrony półprzewodników SITOR. Przeznaczona do ochrony urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń, zapewnia szybkie wyłączenie w obwodach prądu przemiennego o napięciu do 600 V oraz stałego do 700 V. Dzięki superszybkiej charakterystyce wyłączania skutecznie zabezpiecza półprzewodniki mocy przed uszkodzeniem termicznym.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania mniejszych przetwornic, softstartów oraz obwodów pomocniczych w układach energoelektronicznych.
• Charakterystyka aR (bardzo szybkie): Wyłączenie prądu zwarciowego w mikrosekundach – ochrona struktury półprzewodników przed przegrzaniem i zniszczeniem.
• Napięcie AC 600 V / DC 700 V: Wysoka przepustowość napięciowa umożliwia stosowanie zarówno w obwodach wejściowych AC, jak i w obwodzie pośrednim DC przetwornic częstotliwości oraz UPS.

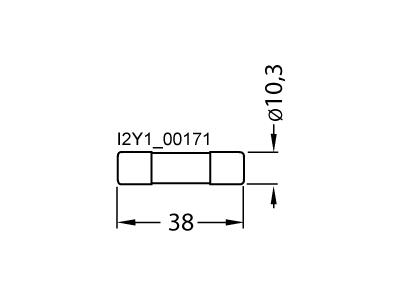

• Rozmiar 10×38 mm: Kompatybilny z szeroką gamą podstawek bezpiecznikowych i rozłączników izolacyjnych, co ułatwia integrację z istniejącą instalacją.
• Wysoka wierność charakterystyki w standardzie Siemens: Gwarantuje powtarzalność parametrów wyłączania w całym zakresie prądów i temperatur, zwiększając niezawodność ochrony.

Zgodność z Normami

Wkładka bezpiecznika cylindrycznego SITOR 3NC1006 jest dopuszczona zgodnie z wymaganiami norm międzynarodowych IEC oraz UL, a w przypadku wybranych wariantów również z chińskim certyfikatem CCC. Produkt spełnia europejskie standardy bezpieczeństwa i posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami. Należy stosować wyłącznie w podstawkach i rozłącznikach dopuszczonych do pracy z bezpiecznikami charakterystyki aR.

Zastosowanie

System bezpieczników SITOR zapewnia selektywną i szybką ochronę półprzewodników mocy w różnych aplikacjach przemysłowych i budynkowych. Wkładka 6 A znajduje zastosowanie przede wszystkim w obwodach o mniejszym poborze prądu, gdzie konieczna jest ochrona przed skutkami zwarć i przeciążeń.

• Ochrona wejściowych obwodów AC w przetwornicach częstotliwości i serwonapędach.
• Zabezpieczenie obwodu pośredniego DC w przekształtnikach, UPS-ach oraz układach magazynowania energii.
• Ochrona półprzewodników w układach łagodnego rozruchu silników (softstartach) i zasilaczach buforowych.
• Element zabezpieczający w rozdzielnicach przemysłowych oraz systemach dystrybucji energii z wysoką dynamiką zwarć.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej (np. serii SITOR) lub rozłączniku izolacyjnym przeznaczonym do bezpieczników cylindrycznych 10×38 mm. Przekrój przewodów przyłączeniowych do podstawki należy dobrać zgodnie z normami instalacyjnymi, uwzględniając prąd znamionowy 6 A. Moment dokręcania śrub w podstawce – stosować się do dokumentacji producenta podstawki. Po wymianie wkładki sprawdzić prawidłowe osadzenie i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka 3NC1006 nadaje się do ochrony standardowych obwodów silnikowych? Nie – charakterystyka aR jest superszybka i przeznaczona wyłącznie do ochrony półprzewodników. W obwodach silnikowych stosuje się bezpieczniki gL/gG. Użycie aR w takich aplikacjach może powodować niepotrzebne wyłączenia przy rozruchu.
• Jakie napięcie stałe (DC) może być podawane na tę wkładkę? Maksymalne napięcie stałe wynosi 700 V. Należy pamiętać, że zdolność wyłączania prądu stałego jest niższa niż przy napięciu przemiennym – szczegóły w karcie katalogowej producenta.
• Czy wkładka ma wbudowaną sygnalizację przepalenia? Nie – wkładki cylindryczne SITOR w wersji standardowej nie posiadają wskaźnika. Do sygnalizacji przepalenia należy zastosować dedykowane podstawki z sygnalizacją mechaniczną lub elektryczną, dostępne w ofercie Siemens SITOR.
