Wkładka bezpiecznika cylindrycznego SITOR, 10x38 mm, 20 A, gR, Un AC: 690 V, Un DC: 250 V | 3NC1020-0MK Siemens

Alternatywny kod produktu: 3NC10200MK

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens (symbol 3NC1020-0MK) o wymiarach 10x38 mm przeznaczona jest do ochrony półprzewodników mocy. Dzięki prądowi znamionowemu 20 A i napięciu znamionowemu 690 V AC / 250 V DC zapewnia bezpieczną pracę w wymagających obwodach przemysłowych. Charakterystyka gR gwarantuje superszybkie wyłączanie, chroniąc wrażliwe elementy półprzewodnikowe przed skutkami zwarć.

• Prąd znamionowy 20 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania – idealny do zabezpieczania przetwornic częstotliwości i zasilaczy.
• Napięcie znamionowe AC 690 V / DC 250 V: wysoka odporność napięciowa umożliwia stosowanie zarówno w sieciach trójfazowych przemysłowych, jak i w obwodach pośrednich DC.
• Charakterystyka gR (bardzo szybka): superszybki czas zadziałania minimalizuje uszkodzenia półprzewodników mocy w przypadku zwarcia.

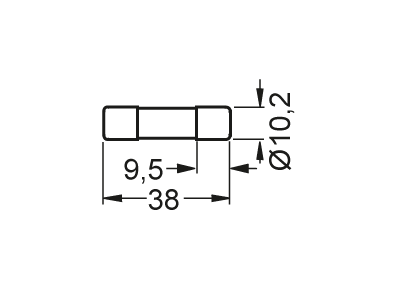

• Wymiary 10x38 mm: standardowy format cylindryczny, kompatybilny z szeroką gamą podstawek bezpiecznikowych i rozłączników.
• System SITOR Siemens: sprawdzona jakość i wysoka wierność charakterystyk, zapewniająca powtarzalność wyłączeń.

Zgodność z Normami

Bezpieczniki SITOR firmy Siemens spełniają wymagania międzynarodowych norm IEC oraz UL, co potwierdza ich niezawodność i bezpieczeństwo w zastosowaniach globalnych. Wiele modeli z serii posiada również dopuszczenie CCC, umożliwiające stosowanie na rynku chińskim.

Zastosowanie

Wkładka bezpiecznika SITOR 3NC1020-0MK została zaprojektowana do ochrony półprzewodników mocy w nowoczesnych układach energoelektronicznych.

• Ochrona wejściowych obwodów AC w przetwornicach częstotliwości przed zwarciami.
• Zabezpieczenie obwodu pośredniego DC w przekształtnikach i zasilaczach UPS.
• Ochrona układów łagodnego rozruchu silników (soft-start) przed zwarciami.
• Zastosowanie w rozdzielnicach i szafach sterowniczych jako element zabezpieczający półprzewodniki mocy.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Wkładkę montować w dedykowanych podstawkach bezpiecznikowych (np. typu NH, rozłącznikach izolacyjnych) zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania połączeń dobrać do prądu znamionowego 20 A – zalecenia znajdują się w instrukcji montażu.

FAQ

• Co oznacza charakterystyka gR w bezpieczniku SITOR? Charakterystyka gR to bardzo szybka charakterystyka wyłączania, zaprojektowana specjalnie do ochrony półprzewodników mocy. Bezpiecznik zadziała w ułamku sekundy przy prądzie zwarciowym, minimalizując ryzyko zniszczenia wrażliwych elementów.
• Jakie napięcie stałe (DC) wytrzymuje ta wkładka? Wkładka 3NC1020-0MK ma napięcie znamionowe DC 250 V. Może być stosowana w obwodach pośrednich przetwornic częstotliwości oraz w zasilaczach DC o napięciu do 250 V.
• Czy wkładka pasuje do standardowych podstawek 10x38 mm? Tak, wymiary 10×38 mm są zgodne z międzynarodowym standardem dla bezpieczników cylindrycznych. Wkładkę można montować w podstawkach bezpiecznikowych oraz rozłącznikach przystosowanych do tego formatu.
