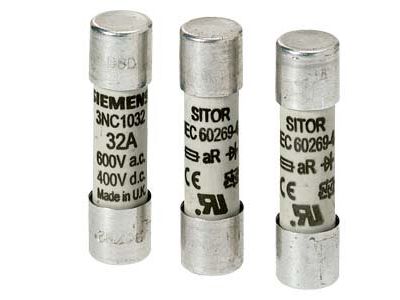

Wkładka bezpiecznika cylindrycznego SITOR, 10x38 mm, 16 A, gR, Un AC: 690 V, Un DC: 440 V | 3NC1016-0MK Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR o wymiarach 10x38 mm i prądzie znamionowym 16 A z charakterystyką gR stanowi wysokosprawny element ochronny do zabezpieczania półprzewodników mocy oraz obwodów niskonapięciowych. Zaprojektowana do pracy w szerokim zakresie napięć przemiennych (AC) do 690 V i stałych (DC) do 440 V, gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami. Charakterystyka superszybka (gR) zapewnia bardzo szybkie wyłączenie w przypadku zakłóceń, minimalizując ryzyko uszkodzeń sprzętu i niebezpieczeństwo pożaru.

• Charakterystyka gR (superszybka): Natychmiastowe przerwanie obwodu w przypadku zwarcia – chroni wrażliwe półprzewodniki (np. w przetwornicach częstotliwości, UPS, układach rozruchu silników).
• Napięcie znamionowe AC 690 V / DC 440 V: Szeroki zakres napięć pracy umożliwia stosowanie w instalacjach zarówno niskonapięciowych, jak i średnionapięciowych.
• Wymiary 10x38 mm: Kompaktowa konstrukcja ułatwia montaż w podstawkach bezpiecznikowych NH, rozłącznikach izolacyjnych z bezpiecznikami oraz innych gniazdach cylindrycznych.
• Wysoka zdolność wyłączania: Zapewnia skuteczną ochronę przed zwarciami o dużym prądzie zwarciowym, co jest kluczowe w układach mocy.
• Zgodność z normami międzynarodowymi (IEC, UL): Dopuszczenie do stosowania na całym świecie, w tym w Chinach (CCC), co ułatwia dobór komponentów w projektach międzynarodowych.

Zgodność z Normami

Bezpiecznik spełnia wymagania normy międzynarodowej IEC 60269 oraz amerykańskiej UL 248-14. Posiada certyfikację CE i jest dopuszczony do stosowania zgodnie z dyrektywami Unii Europejskiej. Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wkładki bezpiecznikowe SITOR 10x38 mm 16 A gR znajdują zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony półprzewodników mocy oraz układów energoelektronicznych.

• Ochrona przetwornic częstotliwości (falowników) w napędach elektrycznych.
• Zabezpieczanie obwodów pośrednich DC w układach UPS i zasilaczach awaryjnych.
• Ochrona układów rozruchu silników oraz soft-startów.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako element ochrony półprzewodników mocy.
• Maszyny i urządzenia wymagające wysokiej odporności na zwarcia (np. spawarki, zgrzewarki).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawce cylindrycznej (10x38 mm), dbając o prawidłowe osadzenie styku. Prąd znamionowy 16 A musi być zgodny z parametrami chronionego obwodu – nigdy nie należy stosować wkładki o niższym prądzie niż wymagany. Po montażu należy sprawdzić stabilność połączenia i brak luzów. W przypadku wymiany zużytej wkładki zawsze stosować identyczny typ i charakterystykę.

FAQ

• Czym charakterystyka gR różni się od standardowych bezpieczników? Charakterystyka gR (superszybka) zapewnia natychmiastowe wyłączenie w przypadku zwarcia, co jest krytyczne dla ochrony wrażliwych półprzewodników (np. tranzystorów IGBT). Standardowe bezpieczniki mają wolniejszą reakcję.
• Czy wkładka może być stosowana w obwodach trójfazowych? Tak, wkładki cylindryczne SITOR 10x38 mm 16 A gR są przeznaczone do ochrony zarówno obwodów jednofazowych, jak i trójfazowych, pod warunkiem odpowiedniego doboru parametrów.
• Jakie są główne zalety bezpieczników SITOR w porównaniu z konwencjonalnymi bezpiecznikami NH? SITOR oferują superszybkie działanie, wyższą zdolność wyłączania zwarć, lepszą ochronę półprzewodników oraz szerszy zakres napięć pracy. Charakteryzują się także wysoką powtarzalnością charakterystyk.
