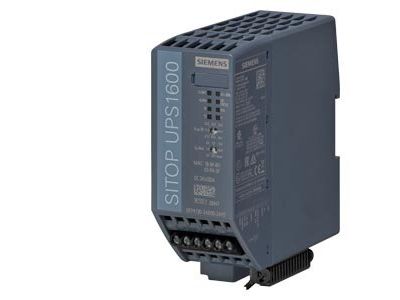

SITOP UPS1600 24V/20A ETHERN./PROFIN. | 6EP4136-3AB00-2AY0 Siemens

Alternatywny kod produktu: 6EP41363AB002AY0

Opis i Kluczowe Cechy

SITOP UPS1600 24V/20A Ethernet/PROFINET (symbol 6EP4136-3AB00-2AY0) firmy Siemens to bezprzerwowe zasilanie awaryjne przeznaczone do pracy z modułami bateryjnymi UPS1100. Urządzenie oferuje napięcie wyjściowe 24 V DC i prąd 20 A, co pozwala na buforowanie długotrwałych zaników napięcia i zapewnia ciągłość pracy instalacji przemysłowych. Dzięki wbudowanym portom Ethernet/PROFINET, serwerowi OPC UA oraz serwerowi Web umożliwia łatwą integrację z systemami sterowania i zdalną diagnostykę.

• Prąd wyjściowy 20 A: Umożliwia zasilanie odbiorników o znacznym poborze mocy w szafach sterowniczych i systemach automatyki, zapewniając stabilną pracę nawet podczas dłuższych awarii sieci.
• Interfejs Ethernet/PROFINET (2 porty): Pozwala na bezpośrednie włączenie UPS do sieci przemysłowej, szybką diagnostykę oraz integrację z kontrolerami PLC i systemami SCADA.
• Inteligentne zarządzanie baterią: Automatycznie wykrywa podłączone moduły UPS1100 oraz optymalizuje proces ładowania z kompensacją temperaturową, przedłużając żywotność akumulatorów.
• Serwer Web i OPC UA: Umożliwia zdalne monitorowanie stanu UPS, konfigurację i sygnalizację alarmów bez potrzeby instalowania dodatkowego oprogramowania.
• Integracja z TIA Portal: Gotowe bloki funkcyjne dla S7 oraz faceplaty WinCC skracają czas projektowania i ułatwiają wizualizację stanu zasilania w środowisku Siemens.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Producent zapewnia zgodność z wewnętrznymi standardami jakości Siemens, co gwarantuje niezawodność w zastosowaniach przemysłowych.

Zastosowanie

SITOP UPS1600 zaprojektowano do buforowania zasilania w systemach automatyki przemysłowej, gdzie ciągłość pracy jest krytyczna. Sprawdza się w następujących scenariuszach:

• Zabezpieczenie sterowników PLC, przekaźników oraz styczników przed skutkami zaniku napięcia.
• Zasilanie awaryjne stacji operatorskich, paneli HMI i komputerów przemysłowych w sieciach PROFINET.
• Systemy automatyki budynkowej (BMS) wymagające nieprzerwanego zasilania dla szaf sterowniczych.
• Instalacje z wieloma odbiornikami 24 V DC, gdzie konieczne jest buforowanie przez kilka godzin przy użyciu modułów bateryjnych UPS1100.

Wskazówki Montażowe

Montaż i podłączenie UPS SITOP UPS1600 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania oraz odłączyć obwody bateryjne. Przekroje przewodów należy dobrać do prądu znamionowego (20 A), a momenty dokręcania zacisków stosować według specyfikacji producenta.

FAQ

• Czy UPS1600 wymaga zewnętrznych modułów baterii? Tak, urządzenie współpracuje z modułami bateryjnymi UPS1100 – automatycznie je wykrywa i zarządza procesem ładowania.
• Jakie interfejsy komunikacyjne posiada UPS1600? Posiada dwa porty Ethernet/PROFINET, wbudowany serwer OPC UA oraz serwer Web, co umożliwia zdalne monitorowanie i integrację z systemami sterowania.
• Czy UPS1600 może buforować zasilanie przez kilka godzin? Tak, przy zastosowaniu odpowiedniej liczby modułów UPS1100 urządzenie zapewnia buforowanie nawet podczas długotrwałych zaników napięcia – czas zależy od pojemności podłączonych baterii.
