SITOP PSU6200/1AC/24VDC/1.3A | 6EP3331-7SB00-0AX0 Siemens

Opis i Kluczowe Cechy

Zasilacz impulsowy SITOP PSU6200 (symbol 6EP3331-7SB00-0AX0) to kompaktowe, jednostronne urządzenie zasilające dedykowane do aplikacji o niskim poborze mocy. Zaprojektowany z myślą o rozproszonych systemach sterowania, idealny do montażu w szafach sterowniczych lub małych skrzynkach rozdzielczych. Charakteryzuje się minimalnymi stratami mocy w całym zakresie obciążenia, również w trybie jałowym, co czyni go energooszczędnym rozwiązaniem dla maszyn pracujących w trybie standby.

• Wejście szerokozakresowe 120-230V AC / 120-240V DC: Elastyczność zastosowania – zasilanie z sieci jednofazowej AC lub napięcia stałego DC w jednym urządzeniu.
• Wyjście 24V DC / 1.3A: Stabilne napięcie wyjściowe dla układów sterowania, czujników i innych odbiorników niskonapięciowych w instalacjach przemysłowych.
• Minimalne straty mocy: Niskie zużycie energii również w stanie jałowym, co redukuje koszty eksploatacji i obciążenie termiczne szafy sterowniczej.

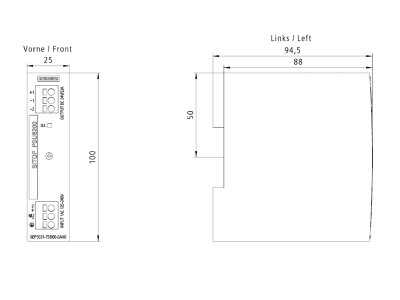

• Kompaktowa budowa: Płaski, oszczędzający miejsce design ułatwia montaż w ograniczonych przestrzeniach montażowych.
• Łatwy montaż elektryczny: Złącza wtykowe typu plug-in umożliwiają szybkie i pewne podłączenie przewodów bez konieczności lutowania.

Zgodność z Normami

Zasilacz spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej (EMC) i posiada oznakowanie CE. Zaprojektowany zgodnie z normami VDE 0160, EN 60950-1 oraz IEC 62477-1 dotyczącymi zasilaczy impulsowych i bezpieczeństwa urządzeń niskonapięciowych.

Zastosowanie

Zasilacz SITOP PSU6200 znajduje zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych oraz instalacjach sterowania, gdzie wymagane jest stabilne napięcie 24V DC.

• Zasilanie układów sterowania PLC, czujników i aktuatorów w szafach sterowniczych.
• Stabilizacja napięcia dla sieci przemysłowych o zmiennym obciążeniu.
• Zasilanie urządzeń w trybie standby – niskie straty w stanie jałowym przedłużają żywotność systemu.
• Zastosowania w rozproszonych systemach automatyki w różnych gałęziach przemysłu (maszyny pakujące, robotyka, linie produkcyjne).

Wskazówki Montażowe

Montaż zasilacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować w pozycji pionowej, zapewniając odpowiednią wentylację – minimalny odstęp 15 mm od innych urządzeń. Podłączenie elektryczne wykonać zgodnie z oznaczeniami na zasilaczu, używając przewodów o odpowiednim przekroju. Złącza wtykowe plug-in ułatwiają szybki montaż, jednak należy upewnić się, że wszystkie styki są prawidłowo osadzone. Po podłączeniu zasilania sprawdzić napięcie wyjściowe na zaciskach. Unikać montażu w miejscach narażonych na nadmierne zapylenie lub wilgoć.

FAQ

• Czy zasilacz może pracować z napięciem stałym DC? Tak, zasilacz posiada szerokozakresowe wejście zarówno dla napięcia przemiennego 120-230V AC, jak i stałego 120-240V DC.
• Jaki jest maksymalny pobór prądu na wyjściu? Maksymalny prąd wyjściowy wynosi 1,3A przy napięciu 24V DC.
• Czy urządzenie wymaga dodatkowego chłodzenia? Zasilacz został zaprojektowany do pracy w standardowych warunkach przemysłowych. W przypadku montażu w szafach o ograniczonej wentylacji zaleca się utrzymanie odstępów montażowych i monitorowanie temperatury pracy.
