SITOP PSE200U SELECTIVITY MODULE 3A | 6EP1961-2BA61 Siemens

Alternatywny kod produktu: 6EP19612BA61

Opis i Kluczowe Cechy

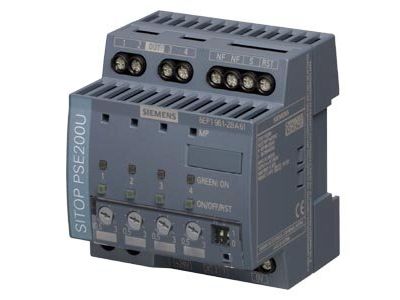

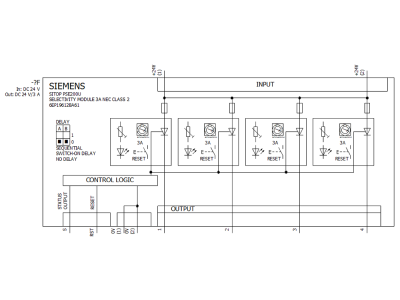

Siemens SITOP PSE200U (6EP1961-2BA61) to 4-kanałowy moduł selektywności przystosowany do współpracy z zasilaczami 24 V DC. Przeznaczony do rozdziału i monitorowania prądu obciążenia w kilku obwodach odgałęzionych. Jego główne parametry: wejście 24 V DC / 12 A, wyjście 24 V / 4×3 A spełniające wymagania NEC Class 2, z regulowanym progiem zadziałania 0.5–3 A na każdym kanale. Dzięki temu zapewnia selektywną ochronę – w przypadku przeciążenia lub zwarcia w jednym obwodzie, pozostałe gałęzie nadal są zasilane bez zakłóceń, co minimalizuje przestoje instalacji.

• 4 niezależne kanały wyjściowe 24 V / 3 A każdy: umożliwiają podział obciążenia na kilka obwodów odgałęzionych z indywidualnym monitorowaniem.
• Regulowany próg przeciążeniowy 0.5–3 A na kanał: pozwala dopasować czułość zabezpieczenia do charakterystyki odbiorników.
• Detekcja przeciążeń i zwarć, w tym na wysokoomowych przewodach oraz wolno narastających zwarć: zapewnia niezawodne odłączenie uszkodzonej gałęzi bez wpływu na pozostałe.
• Sygnalizacja stanu każdego kanału za pomocą diod LED oraz zbiorczego sygnału pojedynczego: ułatwia szybką lokalizację i diagnostykę uszkodzonego obwodu.
• Zgodność wyjść z NEC Class 2: spełnia wymagania bezpieczeństwa dla obwodów ograniczonej energii, istotne w aplikacjach przemysłowych i budynkowych.
• Tolerowanie krótkotrwałych pików prądowych (np. prądów rozruchowych): zapobiega nieuzasadnionemu wyłączeniu przy nagłych wzrostach obciążenia.

Zgodność z Normami

Urządzenie posiada certyfikat CE i spełnia wymagania obowiązujących dyrektyw europejskich. Wyjścia są zgodne z normą NEC Class 2 (USA), co potwierdza ich bezpieczeństwo w obwodach ograniczonej energii.

Zastosowanie

Moduł selektywności SITOP PSE200U znajduje zastosowanie wszędzie tam, gdzie z jednego źródła 24 V DC zasilanych jest wiele niezależnych odbiorników, a awaria jednego z nich nie powinna zakłócać pracy pozostałych. Sprawdza się w systemach automatyki przemysłowej, sterownikach PLC, szafach sterowniczych i instalacjach budynkowych.

• Dystrybucja zasilania 24 V DC w rozdzielnicach i szafach sterowniczych – selektywne zabezpieczenie poszczególnych obwodów.
• Zasilanie sterowników SIMATIC S7, przekaźników, siłowników i czujników – priorytetowe utrzymanie napięcia na nieuszkodzonych gałęziach.
• Systemy transportowe i linie produkcyjne – minimalizacja przestojów poprzez izolację uszkodzonego segmentu.
• Instalacje w budynkach inteligentnych (BMS) – rozdzielanie zasilania dla różnych stref z sygnalizacją stanu.

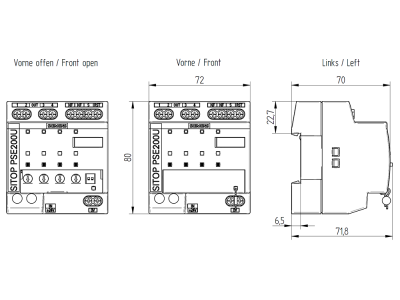

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając maksymalny prąd obciążenia.

FAQ

• Jak ustawić próg zadziałania na kanale? Próg regulowany jest w zakresie 0.5–3 A za pomocą potencjometru na module. Wartość należy dobrać do maksymalnego prądu obciążenia danego obwodu.
• Czy moduł sygnalizuje uszkodzenie na poszczególnych kanałach? Tak, każdy kanał ma indywidualną diodę LED sygnalizującą stan (np. przeciążenie/zwarcie). Dodatkowo dostępny jest zbiorczy sygnał pojedynczy do podłączenia do sterownika.
• Jakie napięcie wejściowe jest wymagane? Moduł wymaga napięcia stałego 24 V DC na wejściu, maksymalny prąd wejściowy to 12 A (suma prądów kanałów).
