SITOP PSE200U/4X0.5-3A/CSC/NECCLASS2 | 6EP1961-2BA51 Siemens

Alternatywny kod produktu: 6EP19612BA51

Opis i Kluczowe Cechy

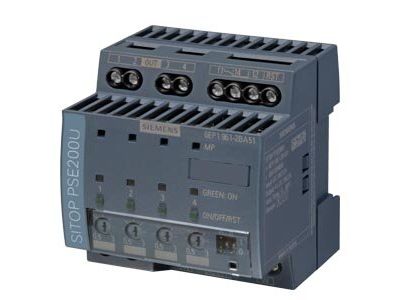

Moduł selektywności Siemens SITOP PSE200U (symbol 6EP1961-2BA51) to 4-kanałowe urządzenie do selektywnego rozdziału obciążenia w instalacjach 24 V DC. Wejście 12 A, wyjścia 4x 3 A z regulacją progu zadziałania 0,5–3 A. Zapewnia selektywne wyłączanie przeciążonych torów przy jednoczesnym zasilaniu pozostałych, minimalizując przestoje. Posiada wspólny styk sygnalizacyjny i diody LED ułatwiające diagnostykę.

• Wejście 24 V DC / 12 A, wyjścia 4x 3 A NEC Class 2: Umożliwia bezpieczne rozdzielenie obciążenia na cztery obwody odbiorcze z zachowaniem ograniczeń mocy klasy 2 – zwiększa bezpieczeństwo instalacji i upraszcza projektowanie.
• Regulacja progu zadziałania 0,5–3 A na kanał: Pozwala dostosować czułość do konkretnych odbiorników – zapewnia precyzyjną selektywność i ochronę przed przeciążeniami.
• Wspólny styk sygnalizacyjny (common signaling contact): Umożliwia zdalne monitorowanie stanu modułu – szybka identyfikacja uszkodzonego toru skraca czas reakcji serwisu.
• Diody LED na każdym kanale: Wizualna sygnalizacja stanu – ułatwia lokalną diagnostykę i przyspiesza rozwiązywanie problemów.
• Wykrywanie zwarć wolno narastających i rezystancyjnych: Elektronika toleruje krótkotrwałe prądy rozruchowe, a odcina tory przy długotrwałym przeciążeniu – podnosi niezawodność całego systemu.

Zgodność z Normami

Moduł SITOP PSE200U spełnia wymagania NEC Class 2 (National Electrical Code) oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Moduł selektywności SITOP PSE200U znajduje zastosowanie wszędzie tam, gdzie z jednego źródła 24 V DC zasilane są niezależne obwody, a wymagana jest selektywna ochrona przed przeciążeniami i zwarciami.

• Rozdział obciążenia w szafach sterowniczych i rozdzielnicach 24 V DC – zasilanie sterowników PLC, przekaźników, czujników.
• Zasilanie kilku odbiorników z jednego zasilacza z możliwością indywidualnej ochrony każdego toru – np. w automatyce budynkowej.
• Zastosowania w przemyśle, gdzie wymagane jest selektywne wyłączanie uszkodzonych torów bez przerywania pracy pozostałych – redukcja przestojów produkcyjnych.
• Instalacje z ograniczeniem mocy NEC Class 2 – do zasilania urządzeń o małej mocy, gdzie wymagany jest bezpieczny rozdział energii.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwody są odłączone od źródła. Przekrój przewodów dobierz zgodnie z maksymalnym prądem wejściowym (12 A) oraz prądem wyjściowym (3 A na kanał). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Nie przeciążaj kanałów powyżej ustawionego progu – regulację wykonuj przy odłączonym napięciu.

FAQ

• Czy moduł posiada podświetlenie lub diody LED? Tak, każdy kanał wyposażony jest w diodę LED sygnalizującą stan – normalna praca, przeciążenie lub zwarcie. Dodatkowo dostępny jest wspólny styk sygnalizacyjny informujący o stanie grupowym.
• Jaki jest stopień ochrony modułu? W danych producenta nie podano konkretnego stopnia IP. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20 od strony czołowej – należy zapewnić montaż w obudowie o odpowiedniej klasie szczelności.
• Czy styk sygnalizacyjny jest zwierny czy rozwierny? W danych producenta nie określono typu styku (NO/NC). Styk sygnalizacyjny zmienia stan w momencie wykrycia przeciążenia lub zwarcia na dowolnym kanale. Szczegółowe informacje znajdują się w karcie katalogowej urządzenia.
