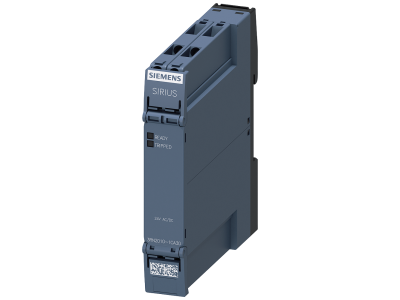

Termistorowy przekaźnik ochronny silnika, standard, przyłącze śrubowe, 1NO, 1NC, AC/DC 24V | 3RN2010-1CA30 Siemens

Alternatywny kod produktu: 3RN20101CA30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika Siemens SIRIUS 3RN2010-1CA30 (standard, przyłącze śrubowe) zapewnia bezpośrednią ochronę silnika przed przegrzaniem poprzez pomiar temperatury uzwojenia. Dzięki współpracy z czujnikami PTC lub wyłącznikami bimetalowymi nie wymaga parametryzacji. Wyposażony w jeden styk normalnie otwarty (1NO) i jeden styk normalnie zamknięty (1NC), zasilany napięciem AC/DC 24 V. Diody LED umożliwiają szybką diagnostykę stanu. Urządzenie przeznaczone do montażu na szynie TH35.

• Bezpośredni pomiar temperatury uzwojenia: chroni silnik w trudnych warunkach – ciężki rozruch, częste przełączanie, niewystarczające chłodzenie – bez konieczności przewymiarowania.
• Czujniki PTC lub bimetalowe: eliminują potrzebę konfiguracji, upraszczają dobór i instalację.
• Styki 1NO + 1NC: umożliwiają sygnalizację stanu oraz wyłączenie obwodu sterowania w razie przekroczenia temperatury.
• Zasilanie AC/DC 24 V: uniwersalne napięcie sterowania, odpowiednie dla układów automatyki przemysłowej i budynkowej.
• Diody LED diagnostyczne: szybka wizualna kontrola stanu pracy i ewentualnych błędów bez konieczności podłączania miernika.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do użytku na całym świecie, z międzynarodowymi aprobatami (szczegółowe dane w dokumentacji technicznej).

Zastosowanie

Termistorowy przekaźnik 3RN2010-1CA30 stosuje się wszędzie tam, gdzie standardowa ochrona termiczna (np. wyłącznik silnikowy) jest niewystarczająca – szczególnie przy zmiennych obciążeniach i niekorzystnych warunkach pracy.

• Ochrona silników w układach o ciężkim rozruchu (np. przenośniki, sprężarki).
• Sterowanie silnikami w trybie hamowania lub częstego przełączania (np. napędy suwnic, wind).
• Monitoring temperatury uzwojeń w silnikach z niewystarczającym chłodzeniem (np. w zamkniętych obudowach).
• Podstawa do budowy systemów sygnalizacji i blokad w automatyce przemysłowej i budynkowej.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Zaciski przyłączeniowe dokręć zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obwodu (nie przekraczaj dopuszczalnych wartości znamionowych). Zachowaj odstępy izolacyjne wymagane dla napięcia 24 V AC/DC.

FAQ

• Jakie napięcie zasilania jest wymagane? Przekaźnik zasilany jest napięciem AC/DC 24 V. Należy zapewnić stabilne napięcie w zakresie dopuszczalnym (szczegóły w karcie katalogowej).

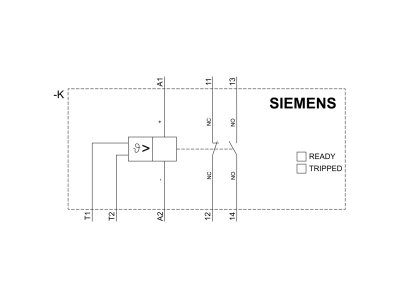

• Jakie styki ma ten model? Posiada jeden styk normalnie otwarty (1NO) i jeden styk normalnie zamknięty (1NC). Styk NO może służyć do załączania sygnalizacji, styk NC do wyłączania obwodu sterowania przy awarii.
• Czy wymaga konfiguracji? Nie. Przy współpracy z czujnikami PTC lub bimetalowymi parametryzacja nie jest konieczna – urządzenie działa automatycznie po podłączeniu i załączeniu napięcia.
