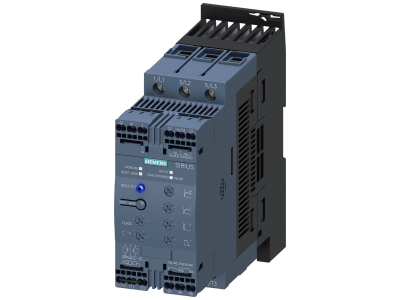

Softstart SIRIUS łagodny rozruch S2, 45A, 22kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4036-2TB04 Siemens

Alternatywny kod produktu: 3RW40362TB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4036-2TB04 to urządzenie do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Prąd znamionowy 45 A (przy 40°C) oraz moc 22 kW przy 400 V umożliwiają bezpieczną pracę z napędami o znacznym obciążeniu. Urządzenie pracuje w zakresie napięcia zasilania AC 200-480 V i jest sterowane napięciem AC/DC 24 V. Zintegrowany bypass redukuje straty ciepła w szafie sterowniczej, a kompaktowa budowa oszczędza miejsce.

• Prąd znamionowy 45 A (40°C): Gwarantuje stabilną pracę nawet przy dużych obciążeniach, minimalizując ryzyko przegrzania styków.
• Zintegrowany bypass: Po zakończeniu rozruchu przewodzi prąd przez łącza bypassu, co zmniejsza wydzielanie ciepła i umożliwia gęsty montaż w szafie.
• Funkcja ograniczenia prądu rozruchu: Umożliwia ustawienie maksymalnego prądu startowego, chroniąc sieć zasilającą i napęd przed skokami prądowymi oraz wahaniami napięcia.
• Ochrona przeciążeniowa i termiczna: Wbudowane monitorowanie zabezpiecza silnik przed przeciążeniem, a samo urządzenie przed przegrzaniem – zwiększa trwałość i niezawodność.
• Zdalny reset: Funkcja umożliwia szybkie usuwanie usterek zdalnie, bez potrzeby fizycznego dostępu do szafy sterowniczej, skracając przestoje.

Zgodność z Normami

Softstart SIRIUS 3RW4036-2TB04 posiada dopuszczenia międzynarodowe, w tym certyfikaty IEC, UL/CSA oraz dopuszczenia do pracy w strefach zagrożonych wybuchem ATEX i IECEx. Urządzenie spełnia wymogi dyrektyw UE i jest oznakowane znakiem CE.

Zastosowanie

Softstart przeznaczony jest do standardowych zastosowań przemysłowych, w których wymagany jest łagodny rozruch i zatrzymanie silników asynchronicznych. Doskonale sprawdza się w aplikacjach wymagających redukcji udarów mechanicznych i prądowych.

• Sterowanie rozruchem pomp, wentylatorów i przenośników – eliminacja udarów hydraulicznych i mechanicznych.
• Ograniczanie prądów rozruchu w sieciach o ograniczonej wydajności – zapobieganie spadkom napięcia i przeciążeniom linii.
• Integracja z systemami automatyki budynkowej i przemysłowej poprzez wejście sterujące 24 V AC/DC – kompatybilność z PLC i innymi sterownikami.
• Praca w szafach sterowniczych o ograniczonej wentylacji – zintegrowany bypass i opcjonalny wentylator umożliwiają zagęszczony montaż.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Softstart montuje się na szynie DIN TH35. Należy stosować momenty dokręcania zgodnie z dokumentacją producenta, a przekroje przewodów dobrać do prądu znamionowego 45 A. Ze względu na wydzielane ciepło podczas pracy, zachowaj odpowiednie odstępy od innych urządzeń i zapewnij wentylację; opcjonalny wentylator umożliwia jeszcze gęstszy montaż.

FAQ

• Czy softstart 3RW4036-2TB04 ma zintegrowany bypass? Tak, urządzenie wyposażone jest w zintegrowany bypass, który po zakończeniu rozruchu przejmuje przewodzenie prądu, redukując straty ciepła i umożliwiając kompaktową zabudowę w szafie sterowniczej.
• Jakie jest napięcie sterowania? Napięcie sterowania wynosi AC/DC 24 V, co ułatwia bezpośrednie podłączenie do typowych systemów sterowania niskonapięciowego, takich jak PLC.
• Czy softstart zapewnia ochronę przeciążeniową silnika? Tak, wbudowane funkcje monitorowania chronią silnik przed przeciążeniem, a samo urządzenie przed przegrzaniem. W razie potrzeby można również zastosować opcjonalne termistorowe zabezpieczenie silnika (szczegóły w dokumentacji).
