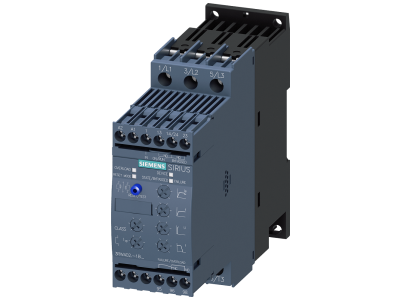

Softstart SIRIUS łagodny rozruch S0, 12,5A, 7,5kW/500V, 40 stopni, AC400-600V, AC/DC110-230V | 3RW4024-1BB15 Siemens

Alternatywny kod produktu: 3RW40241BB15

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4024-1BB15 (wielkość S0) przeznaczony do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Prąd znamionowy 12,5 A i moc 7,5 kW przy 500 V (napięcie sieci AC 400-600 V) pozwalają na bezpieczne sterowanie silnikami w standardowych zastosowaniach przemysłowych. Zintegrowany bypass ogranicza wydzielanie ciepła w szafie sterowniczej i zwiększa niezawodność. Temperatura otoczenia do 40°C zapewnia stabilną pracę w typowych warunkach produkcyjnych.

• Prąd znamionowy 12,5 A: umożliwia bezpieczną pracę silników o odpowiedniej mocy bez ryzyka przeciążenia toru głównego.
• Moc przy 500 V – 7,5 kW: pokrywa zapotrzebowanie wielu popularnych napędów pomp, wentylatorów i przenośników.
• Napięcie sieci AC 400-600 V: szeroki zakres napięć wejściowych ułatwia integrację z różnymi instalacjami przemysłowymi.
• Napięcie sterowania AC/DC 110-230 V: kompatybilność z typowymi systemami automatyki i sterowania.
• Zintegrowany bypass: po zakończeniu rozruchu zwierany stycznik eliminuje straty mocy i redukuje nagrzewanie się urządzenia.
• Funkcje monitorowania termicznego i przeciążeniowego: chronią softstart przed przegrzaniem oraz silnik przed uszkodzeniem.
• Ograniczenie prądu rozruchu: możliwość ustawienia maksymalnej wartości prądu podczas startu, co odciąża sieć i elementy mechaniczne napędu.

Zgodność z Normami

Softstart spełnia wymagania zawarte w normach europejskich i posiada certyfikat CE. Urządzenie przeznaczone jest do montażu w szafach sterowniczych w warunkach przemysłowych.

Zastosowanie

Softstart SIRIUS 3RW4024-1BB15 znajduje zastosowanie wszędzie tam, gdzie wymagany jest płynny, kontrolowany rozruch i zatrzymanie trójfazowego silnika asynchronicznego.

• Sterowanie pracą pomp, wentylatorów, sprężarek i przenośników – redukcja udarów prądowych i mechanicznych.
• Układy, w których wymagane jest zmniejszenie wahań napięcia sieciowego przy rozruchu i odciążenie zasilania.
• Napędy, w których należy ograniczyć obciążenia mechaniczne (np. łożyska, pasy, przekładnie) w celu wydłużenia żywotności.
• Instalacje automatyki budynkowej i maszynowej, gdzie potrzebny jest łagodny start bez zbędnych komplikacji okablowania.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w szafie sterowniczej. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym (12,5 A) oraz obowiązującymi przepisami. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację – zintegrowany bypass zmniejsza ilość wydzielanego ciepła, jednak wymagane są minimalne odstępy od innych urządzeń.

FAQ

• Czy softstart ma wbudowany bypass? Tak, model 3RW4024-1BB15 posiada zintegrowany bypass, który po zakończeniu rozruchu zwiera obwód główny, minimalizując straty ciepła i umożliwiając bezobsługową pracę.
• Jakie jest napięcie sterowania tego modelu? Napięcie sterowania wynosi AC/DC 110-230 V, co pozwala na bezpośrednie podłączenie do typowych przekaźników, styczników i sterowników PLC.
• Czy urządzenie zabezpiecza silnik przed przeciążeniem? Tak, softstart posiada zintegrowane funkcje monitorowania termicznego i przeciążeniowego, które automatycznie wyłączają urządzenie w razie przekroczenia dopuszczalnej temperatury lub prądu.
