Przekaźnik bezpieczeństwa SIRIUS urządzenie do rozbudowy advanced rozszerzenie wejścia do | 3SK1220-1AB40 Siemens

Alternatywny kod produktu: 3SK12201AB40

Opis i Kluczowe Cechy

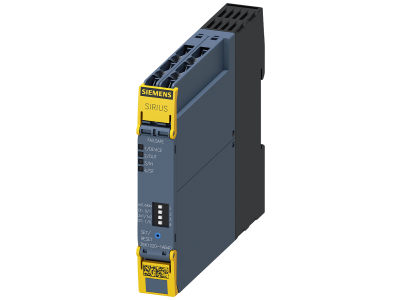

Przekaźnik bezpieczeństwa SIRIUS 3SK1220-1AB40 firmy Siemens to moduł rozszerzenia wejść dedykowany do systemów bezpieczeństwa serii 3SK (Advanced). Umożliwia łatwą i elastyczną integrację dodatkowych czujników bez konieczności prowadzenia okablowania między urządzeniami, co skraca czas montażu i redukuje koszty instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w szafach sterowniczych.

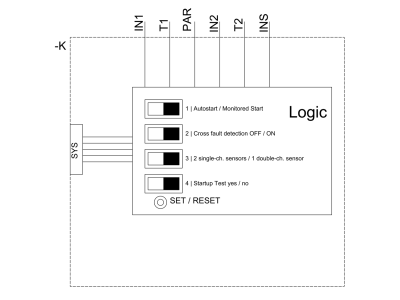

• Rozszerzenie wejść czujników: Umożliwia dodanie dwóch czujników 1-kanałowych lub jednego czujnika 2-kanałowego, zwiększając elastyczność projektowania obwodów bezpieczeństwa bez ingerencji w istniejące okablowanie.
• Kompatybilność z systemem SIRIUS 3SK: Zaprojektowany do współpracy z modułami Advanced serii 3SK, gwarantuje bezproblemową integrację i spójność całego systemu bezpieczeństwa.
• Monitorowanie niezależne od typu wyjść czujników: Akceptuje czujniki zarówno bezpotencjałowe (np. styki NC/NO), jak i potencjałowe (np. PNP/NPN), co pozwala na uniwersalne zastosowanie z różnymi detektorami.
• Konstrukcja modułowa na szynę TH35: Szybki i pewny montaż w szafie sterowniczej, oszczędność miejsca – szerokość modułu zgodna z wymiarami standardowej aparatury modułowej (szczegółowe dane w karcie katalogowej).
• Zastępuje sprawdzoną serię 3TK28: Nowoczesna konstrukcja 3SK zapewnia wyższą elastyczność i łatwość rozbudowy, przy zachowaniu kompatybilności z dotychczasowymi rozwiązaniami bezpieczeństwa.

Zgodność z Normami

Przekaźnik bezpieczeństwa SIRIUS 3SK1220-1AB40 spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Produkt przeznaczony jest do stosowania w systemach bezpieczeństwa maszyn zgodnie z aktualnymi normami europejskimi. Szczegółowe informacje dotyczące poziomu osiągniętego Safety Integrity Level (SIL) oraz Performance Level (PL) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł rozszerzenia wejść 3SK1220-1AB40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest monitorowanie dodatkowych czujników bezpieczeństwa w istniejącej i nowej instalacji. Idealnie sprawdza się w automatyce przemysłowej i maszynach.

• Rozbudowa obwodów bezpieczeństwa w maszynach produkcyjnych – dodawanie wyłączników krańcowych, kurtyn świetlnych, mat naciskowych.
• Systemy sterowania bezpieczeństwa w robotyce i liniach montażowych – obsługa podwójnych czujników 2-kanałowych dla wyższego poziomu redundancji.
• Instalacje z czujnikami różnego typu – zarówno bezpotencjałowymi, jak i potencjałowymi, bez konieczności stosowania dodatkowych konwerterów.
• Modernizacja starszych systemów bezpieczeństwa – bezpośrednie zastąpienie przekaźników 3TK28 i rozbudowa o nowe czujniki.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa SIRIUS 3SK1220-1AB40 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej o stopniu ochrony co najmniej IP20 (typowe dla aparatury modułowej). Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z normami; moment dokręcania zacisków – według instrukcji producenta. Należy przestrzegać dopuszczalnych temperatur otoczenia i nie przekraczać parametrów znamionowych.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED? Wbudowane diody LED sygnalizujące stan pracy i ewentualne błędy są standardowym wyposażeniem urządzeń serii 3SK. Dokładna specyfikacja diod znajduje się w instrukcji obsługi.
• Jaki stopień ochrony ma urządzenie? Przekaźnik bezpieczeństwa przeznaczony jest do montażu w szafie sterowniczej – jego obudowa zapewnia ochronę przed dotykiem (IP20). Dokładne dane środowiskowe (temperatura, wilgotność) podane są w karcie katalogowej.
• Czy mogę podłączyć zarówno czujniki bezpotencjałowe, jak i potencjałowe? Tak, moduł 3SK1220-1AB40 akceptuje oba typy czujników – bezpotencjałowe (styki mechaniczne) oraz potencjałowe (wyjścia PNP/NPN). Wejścia są konfigurowane w zależności od użytych detektorów zgodnie z opisem w dokumentacji.
