Wyłącznik pozycyjny, obudowa z tw. szt. 30mm 1NO/2NC zestyki pełzające | 3SE5250-0MC05 Siemens

Alternatywny kod produktu: 3SE52500MC05

Opis i Kluczowe Cechy

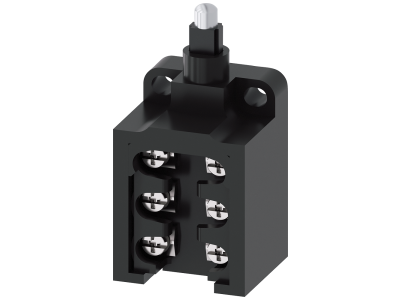

Siemens SIRIUS 3SE5250-0MC05 to wyłącznik pozycyjny (łącznik drogowy) w kompaktowej obudowie z tworzywa sztucznego (30 mm). Wyposażony w zestyki pełzające 1NO/2NC oraz metalowy popychacz, zapewnia wysoką trwałość i niezawodność w sterowaniu pomocniczym w szafach rozdzielczych i sterowniczych.

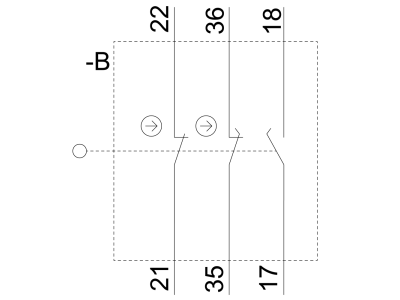

• Zestyki 1NO/2NC (pełzające): Umożliwiają jednoczesne sterowanie dwoma obwodami – rozwiernym i zwiernym – z możliwością pracy przy niskich napięciach i małych obciążeniach dzięki samoczyszczącej powierzchni styków.
• Metalowy popychacz: Zwiększa odporność na ścieranie i wydłuża żywotność łącznika w zastosowaniach wymagających częstego przełączania.
• Kompaktowa budowa (obudowa 30 mm): Idealna do montażu w ciasnych przestrzeniach szaf sterowniczych, gdzie każdy milimetr ma znaczenie.
• Punkty montażu i przełączania zgodne z EN 50047: Zapewniają uniwersalność i łatwą integrację z istniejącą infrastrukturą.
• Globalne dopuszczenia IEC i UL: Potwierdzają bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie.

Zgodność z Normami

Łącznik spełnia wymagania normy EN 50047 (punkty montażu i przełączania) oraz posiada dopuszczenia IEC i UL, co gwarantuje zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik pozycyjny 3SE5250-0MC05 znajduje zastosowanie przede wszystkim jako łącznik pomocniczy w szafach sterowniczych i rozdzielczych, szczególnie w miejscach suchych i wolnych od zapylenia. Dzięki swojej konstrukcji nadaje się do układów automatyki przemysłowej i aplikacji safety.

• Sterowanie pomocnicze styczników, przekaźników i PLC w szafach sterowniczych.
• Sygnalizacja położenia mechanizmów (np. krańcowe łączniki pozycyjne) w maszynach.
• Zastosowanie w panelach operatorskich jako łącznik wyboru trybu pracy.
• Element układów bezpieczeństwa wymagających niezawodnego sygnału 1NO/2NC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie mocować na płycie montażowej lub szynie DIN TH35 zgodnie z wytycznymi producenta. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy ustalić na podstawie dokumentacji technicznej (karta katalogowa). Zachowaj wymaganą strefę izolacyjną i odległości od innych elementów.

FAQ

• Czy wyłącznik ma podświetlenie (LED) sygnalizujące stan? Model 3SE5250-0MC05 nie jest wyposażony w podświetlenie. Sygnalizacja położenia odbywa się mechanicznie za pomocą popychacza.
• Jaki jest stopień ochrony tego urządzenia? Producent nie podaje konkretnego stopnia IP dla tego modelu. Ze względu na przeznaczenie do montażu wewnątrz suchych szaf sterowniczych, należy przyjąć ochronę typową dla aparatury modułowej (IP20) – dokładne dane zaleca się sprawdzić w pełnej dokumentacji technicznej.
• Czym różnią się zestyki pełzające od migowych wariantów serii 3SE5? Zestyki pełzające (jak w tym modelu) charakteryzują się powolnym rozwieraniem i samoczyszczącą powierzchnią, co jest korzystne przy niskich napięciach i małych prądach. Zestyki migowe (szybkie) stosuje się przy większych obciążeniach do gaszenia łuku. W serii 3SE5 dostępne są oba warianty, a wybór zależy od wymagań aplikacji.
