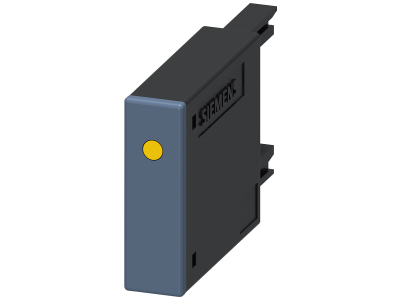

Bezpiecznik przepięciowy, dioda przeciwzakłóceniowa z LED, DC 70-150V | 3RT2916-1LN00 Siemens

Alternatywny kod produktu: 3RT29161LN00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy z wbudowaną diodą przeciwzakłóceniową i sygnalizacją LED, przeznaczony do współpracy ze stycznikami 3RT2.1 oraz stycznikami pomocniczymi 3RH2. Dzięki zakresowi napięcia stałego DC 70–150 V skutecznie tłumi przepięcia indukcyjne powstające przy wyłączaniu cewek, chroniąc elementy układu przed uszkodzeniem. Moduł o niewielkiej szerokości montowany bezpośrednio na aparacie, ułatwia rozbudowę w systemie SIRIUS.

• Napięcie DC 70–150 V: Obejmuje standardowe napięcia sterownicze w automatyce – zabezpiecza cewki styczników i przekaźników przed przepięciami przy wyłączaniu.
• Zintegrowana dioda przeciwzakłóceniowa: Tłumi zakłócenia elektromagnetyczne (EMI) generowane przez cewkę, poprawiając kompatybilność elektromagnetyczną w szafie sterowniczej.
• Sygnalizacja LED: Dioda świeci, gdy na zaciskach występuje napięcie – ułatwia szybką diagnostykę i identyfikację stanu obwodu.
• Dedykowany do styczników 3RT2.1 i pomocniczych 3RH2: Montowany bezpośrednio na aparacie, bez dodatkowego okablowania – oszczędza czas i miejsce w rozdzielnicy.
• System modułowy SIRIUS: Umożliwia łatwą rozbudowę zestawu stycznika o dodatkowe funkcje (ochrona, sygnalizacja, łączenie galwaniczne) w ramach jednej rodziny produktów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE. Wszelkie prace montażowe i eksploatacyjne należy wykonywać zgodnie z obowiązującymi przepisami oraz dokumentacją producenta.

Zastosowanie

Bezpiecznik przepięciowy z diodą przeciwzakłóceniową stosuje się w układach sterowania i automatyki przemysłowej, szczególnie tam, gdzie cewki indukcyjne generują przepięcia przy wyłączaniu. Stanowi element ochronny w obwodach styczników i styczników pomocniczych systemu SIRIUS.

• Ochrona cewek styczników głównych 3RT2.1 przed przepięciami łączeniowymi w szafach sterowniczych maszyn i urządzeń.
• Zabezpieczenie styczników pomocniczych 3RH2 w układach sygnalizacji, blokad i sekwencji sterujących.
• Montaż w układach automatyki budynkowej (HVAC, windy, pompy) oraz w rozdzielnicach przemysłowych, gdzie wymagane jest tłumienie zakłóceń.
• Element uzupełniający systemów PLC i sterowników – zabezpieczający wyjścia sterujące obciążenia indukcyjne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje z zakresu elektrotechniki (uprawnienia SEP). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Moduł montuje się bezpośrednio na styczniku 3RT2.1 lub styczniku pomocniczym 3RH2 – nie wymaga dodatkowej szyny. Należy zachować moment dokręcania śrub podany w dokumentacji technicznej producenta. Przekroje przewodów sterowniczych dobrać do obciążenia cewki (maksymalnie 1,5 mm²). Instalację wykonać zgodnie z obowiązującymi normami i zaleceniami producenta.

FAQ

• Czy dioda LED sygnalizuje obecność napięcia na cewce? Tak – świecenie diody oznacza, że na zaciskach modułu występuje napięcie DC w zakresie 70–150 V. Ułatwia to kontrolę stanu obwodu bez użycia miernika.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. Zwykle moduły do montażu wewnątrz rozdzielnic mają ochronę IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). Należy montować w obudowie o odpowiedniej klasie.

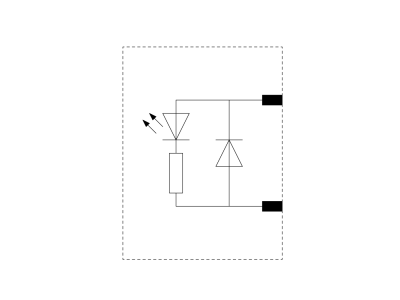

• Czy ten bezpiecznik przepięciowy działa tylko jako warystor? Nie – jest to kompletny układ: dioda przeciwzakłóceniowa (np. dioda transil lub warystor) wraz z diodą LED. Jego zadaniem jest tłumienie przepięć i jednoczesna sygnalizacja napięcia. Nie opisuje się go jako warystora – stosuje się go w obwodach DC w podanym zakresie napięcia.
