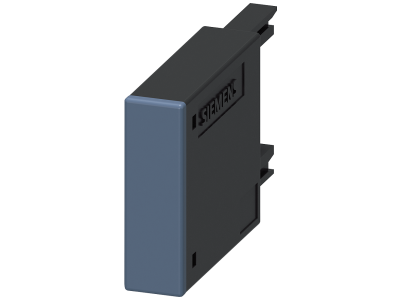

Bezpiecznik przepięciowy, ogniwo RC, AC400-600V do styczników pomocniczych i silnikowych | 3RT2916-1CF00 Siemens

Alternatywny kod produktu: 3RT29161CF00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy, ogniwo RC, sygn. 3RT2916-1CF00 firmy Siemens, przeznaczony do styczników silnikowych 3RT2.1 oraz styczników pomocniczych 3RH2 w modułowym systemie SIRIUS. Urządzenie zaprojektowane do pracy w obwodach prądu przemiennego o napięciu 400–600 V AC i częstotliwości 50/60 Hz, co umożliwia skuteczne tłumienie przepięć indukcyjnych powstających podczas wyłączania cewek styczników. Kompaktowa budowa ułatwia montaż bezpośrednio na styczniku, oszczędzając miejsce w szafie sterowniczej.

• Napięcie pracy 400–600 V AC: Gwarantuje kompatybilność z typowymi przemysłowymi sieciami zasilającymi, umożliwiając stosowanie w układach o podwyższonym napięciu bez ryzyka uszkodzenia ogniwa.

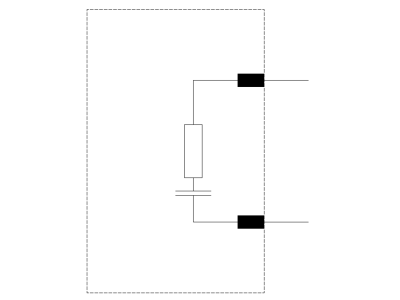

• Ogniwo RC (rezystor + kondensator): Tłumi przepięcia łączeniowe, chroniąc cewki styczników przed przepięciami indukcyjnymi i wydłużając żywotność urządzeń sterujących.
• Przeznaczenie do styczników 3RT2.1 i 3RH2: Idealne dopasowanie mechaniczne i elektryczne do popularnych aparatów modułowych systemu SIRIUS, co skraca czas instalacji i eliminuje potrzebę stosowania dodatkowych adapterów.
• Prosta instalacja bezpośrednio na styczniku: Montaż odbywa się szybko i bez użycia narzędzi, redukując pracochłonność i ryzyko błędów okablowania.
• Bezobsługowa praca: Ogniwo RC nie wymaga konserwacji ani wymiany elementów w normalnych warunkach eksploatacji, co obniża koszty utrzymania instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Stosowanie go w ramach modułowego systemu SIRIUS gwarantuje zachowanie deklarowanych parametrów technicznych i bezpieczeństwa w typowych zastosowaniach przemysłowych.

Zastosowanie

Ogniwo RC 3RT2916-1CF00 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest tłumienie przepięć indukcyjnych występujących przy wyłączaniu cewek styczników. Sprawdza się w układach sterowania maszyn, automatyki budynkowej oraz w rozdzielnicach niskiego napięcia.

• Ochrona cewek styczników silnikowych 3RT2.1 przed przepięciami łączeniowymi w układach napędowych i sterowania silnikami.
• Ochrona styczników pomocniczych 3RH2 w obwodach sterowniczych, np. w połączeniach z przekaźnikami i sterownikami PLC.
• Tłumienie zakłóceń elektromagnetycznych (EMI) generowanych przez cewki styczników, poprawa jakości sygnałów w układach automatyki.
• Montaż w szafach sterowniczych i rozdzielnicach przemysłowych jako element zabezpieczający układ sterowania przed przepięciami.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego musi być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Ogniwo RC montuje się bezpośrednio na styczniku zgodnie z instrukcją producenta – nie wymaga dodatkowego mocowania na szynie TH35. Należy stosować przewody o przekroju dostosowanym do prądu obwodu oraz przestrzegać momentu dokręcania połączeń śrubowych według dokumentacji technicznej Siemens. Przed włączeniem napięcia sprawdzić poprawność podłączenia i brak uszkodzeń mechanicznych.

FAQ

• Czy ogniwo RC 3RT2916-1CF00 nadaje się do styczników innych serii niż 3RT2.1 i 3RH2? Producent określa kompatybilność wyłącznie z wymienionymi seriami styczników (3RT2.1 oraz 3RH2). Stosowanie z innymi modelami może wymagać weryfikacji parametrów elektrycznych i mechanicznych.
• Jakie jest napięcie znamionowe ogniwa RC? Napięcie pracy wynosi 400–600 V AC przy częstotliwości 50/60 Hz. Nie jest przeznaczone do pracy przy napięciu stałym (DC).
• Czy ogniwo RC chroni również przed przepięciami atmosferycznymi? Nie. Ogniwo RC tłumi przepięcia indukcyjne powstające przy wyłączaniu cewek styczników. Do ochrony przed przepięciami atmosferycznymi należy stosować odpowiednie ograniczniki przepięć (SPD).
