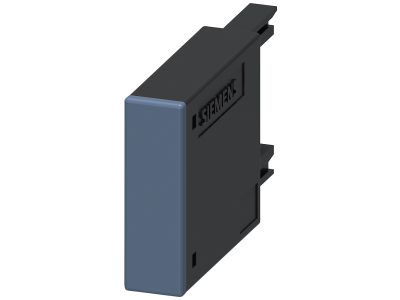

Bezpiecznik przepięciowy, ogniwo RC, AC240-400V do styczników pomocniczych i silnikowych | 3RT2916-1CE00 Siemens

Alternatywny kod produktu: 3RT29161CE00

Opis i Kluczowe Cechy

Ogniwo RC Siemens SIRIUS o symbolu 3RT2916-1CE00 to element tłumiący przepięcia przeznaczony do współpracy ze stycznikami pomocniczymi 3RH2 oraz stycznikami silnikowymi serii 3RT2.1. Przystosowane do napięcia przemiennego AC 240–400 V i częstotliwości 50/60 Hz, zapewnia skuteczną ochronę układów sterowania przed przepięciami łączeniowymi powstającymi podczas wyłączania cewek elektromagnesów. Dzięki modułowej budowie systemu SIRIUS montaż ogniwa jest szybki i nie wymaga dodatkowych narzędzi.

• Napięcie AC 240–400 V: Szeroki zakres napięć roboczych pozwala na stosowanie w instalacjach przemysłowych i komercyjnych o zróżnicowanych parametrach sieci, zapewniając niezawodne tłumienie przepięć bez ryzyka uszkodzenia elementów.
• Częstotliwość 50/60 Hz: Uniwersalna charakterystyka pracy umożliwia użycie zarówno w standardowych sieciach 50 Hz, jak i instalacjach 60 Hz, bez konieczności wymiany modułu.
• Kompatybilność ze stycznikami 3RT2.1 i 3RH2: Gwarantowana współpraca mechaniczna i elektryczna z wymienionymi seriami styczników – ogniwo dedykowane jest do montażu bezpośredniego lub w zestawie, co eliminuje ryzyko błędnego doboru.
• Funkcja tłumienia przepięć łączeniowych: Ogniwo RC redukuje przepięcia powstające przy wyłączaniu cewek indukcyjnych, chroniąc tym samym styki przekaźników, układy PLC oraz inne wrażliwe elementy automatyki przed degradacją izolacji i uszkodzeniami.
• System modułowy SIRIUS: Prosty, efektywny i aktualny – ogniwo wchodzi w skład zintegrowanego systemu aparatury modułowej Siemens, co ułatwia rozbudowę szaf sterowniczych i standaryzację części zamiennych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element systemu SIRIUS spełnia rygorystyczne wymagania dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC), gwarantując niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Ogniwo RC 3RT2916-1CE00 znajduje zastosowanie wszędzie tam, gdzie konieczne jest skuteczne tłumienie przepięć łączeniowych generowanych przez cewki styczników. Jest niezbędnym komponentem w układach sterowania maszyn, instalacjach automatyki budynkowej oraz rozdzielnicach przemysłowych.

• Tłumienie przepięć przy wyłączaniu styczników silnikowych w szafach sterowniczych maszyn produkcyjnych – ochrona przekaźników i sterowników PLC.
• Montaż w zestawach stycznikowych w automatyce budynkowej (np. sterowanie oświetleniem, wentylacją) – redukcja zakłóceń elektromagnetycznych i wydłużenie żywotności aparatury.
• Stosowanie w układach styczników pomocniczych 3RH2 w panelach sterowniczych – zapewnienie czystości sygnałów napięciowych dla systemów bezpieczeństwa.
• Integracja z modułowymi rozdzielnicami systemu SIRIUS – standaryzacja zabezpieczeń i uproszczenie konserwacji.

Wskazówki Montażowe

Montaż i demontaż ogniwa RC może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Ogniwo montuje się bezpośrednio na styczniku (zgodnie z instrukcją producenta) lub na szynie DIN TH35. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia stycznika – dla przewodów sygnałowych wystarczy przekrój 0,5–1,5 mm². Moment dokręcania śrub oraz dopuszczalne długości odizolowania przewodów należy stosować zgodnie z dokumentacją techniczną stycznika. Produkt nie wymaga dodatkowego zabezpieczenia, ale przed włączeniem napięcia należy sprawdzić poprawność połączeń.

FAQ

• Do jakich styczników pasuje ogniwo RC 3RT2916-1CE00? Ogniwo jest dedykowane do styczników pomocniczych serii 3RH2 oraz styczników silnikowych serii 3RT2.1 w systemie SIRIUS. Nie gwarantuje się poprawnej pracy z innymi modelami – przed montażem sprawdź kompatybilność w karcie katalogowej.
• Czy ogniwo RC może pracować przy napięciu stałym (DC)? Nie, produkt jest przystosowany wyłącznie do napięcia przemiennego AC 240–400 V (50/60 Hz). Stosowanie na napięciu stałym może uszkodzić element i nie zapewni tłumienia przepięć.
• Jaka jest dokładna funkcja ogniwa RC w układzie? Ogniwo RC tłumi przepięcia łączeniowe powstające podczas wyłączania cewki stycznika (indukcyjność). Chroni styki, przekaźniki i układy elektroniczne przed skokami napięcia, wydłużając żywotność aparatury i zwiększając niezawodność instalacji.
