SIRIUS ACT, moduł testowy LED do obudowy 6-240VAC/DC, zaciski śrub. | 3SU1400-2CK10-1AA0 Siemens

Alternatywny kod produktu: 3SU14002CK101AA0

Opis i Kluczowe Cechy

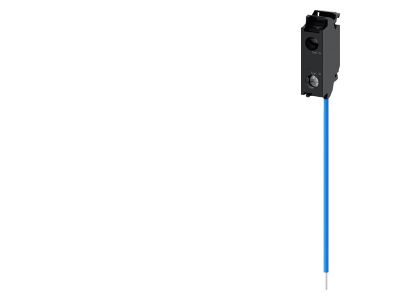

Moduł testowy LED Siemens SIRIUS ACT o symbolu 3SU1400-2CK10-1AA0 to element systemu przycisków i lampek sterowniczych przeznaczony do montażu w płycie czołowej obudowy. Dzięki uniwersalnemu zakresowi napięcia 6–240 V AC/DC oraz wyposażeniu w zaciski śrubowe zapewnia elastyczne i pewne podłączenie w różnych instalacjach sterowniczych i sygnalizacyjnych.

• Zakres napięcia 6–240 V AC/DC: Umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego – jeden moduł do różnych zastosowań bez konieczności zmiany wersji napięciowej.
• Zaciski śrubowe: Gwarantują trwałe i pewne połączenie elektryczne przewodów, ułatwiając montaż i serwis.
• Przeznaczony do obudowy: Montowany od tyłu płyty czołowej za pomocą standardowego uchwytu systemu SIRIUS ACT – szybki i powtarzalny montaż.
• Dioda LED: Zapewnia wyraźną wizualną sygnalizację stanu pracy, idealna do testowania obwodów i sygnalizacji awaryjnej.
• Kompatybilność z systemem SIRIUS ACT: Pełna integracja z pozostałymi elementami (przyciski, lampki, bloki styków) – spójny układ sterowania i sygnalizacji.

Zgodność z Normami

Produkt jest zgodny z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Montaż i użytkowanie zgodnie z dokumentacją producenta zapewnia spełnienie wymogów norm branżowych dla aparatury łączeniowo-sterowniczej.

Zastosowanie

Moduł testowy LED znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wizualna sygnalizacja stanu pracy lub testowanie obwodów – zarówno w przemyśle, jak i w automatyce budynkowej.

• Sygnalizacja gotowości/awarii w szafach sterowniczych i rozdzielnicach.
• Testowanie ciągłości obwodów sterowniczych po montażu lub w trakcie konserwacji.
• Wskazywanie załączenia napięcia w obwodach pomocniczych styczników, przekaźników i PLC.
• Element wizualnej informacji na pulpitach operatorskich i panelach HMI.

Wskazówki Montażowe

Montaż i podłączenie modułu testowego LED mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Moduł montuje się od tyłu płyty czołowej obudowy za pomocą standardowego uchwytu systemu SIRIUS ACT. Przewody podłącza się do zacisków śrubowych, stosując moment dokręcania oraz przekrój zgodny z dokumentacją techniczną producenta.

FAQ

• Jakie napięcie może być podane na moduł testowy LED? Moduł jest przystosowany do napięcia w zakresie 6–240 V AC/DC, co obejmuje zarówno prąd przemienny, jak i stały.
• Czy moduł posiada wbudowaną diodę LED? Tak, moduł testowy wyposażony jest w diodę LED służącą do wizualnej sygnalizacji. Świeci się po podaniu napięcia z zakresu znamionowego.
• Czy do montażu potrzebna jest szyna DIN? Nie, moduł przeznaczony jest do montażu w płycie czołowej obudowy za pomocą uchwytu systemowego SIRIUS ACT – nie wymaga szyny TH35.
