SIMOTICS GP 1LE10 IEC-LV-MOTOR IE2 | 6XV1871-5TN10 Siemens

Alternatywny kod produktu: 6XV18715TN10

Opis i Kluczowe Cechy

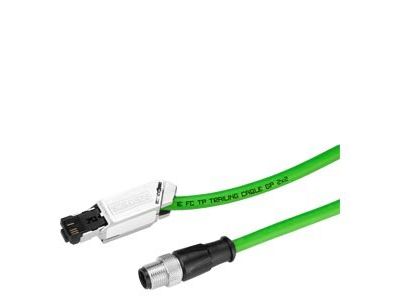

SIMATIC NET Industrial Ethernet kabel łączący typu IE FC Trailing Cable GP z pre-montowanym złączem M12 (D-coded) i wtykiem IE FC RJ45 Plug-145 o długości 10,0 m. Produkt zapewnia szybką i bezbłędną instalację w środowiskach przemysłowych, obsługując transfer danych 10/100 Mbps. Długość 10 m oraz gotowe złącza eliminują potrzebę samodzielnego zaciskania i skracają czas uruchomienia linii produkcyjnych.

• Pre-montowane złącza M12 (D-coded) i RJ45: Oszczędność czasu i eliminacja ryzyka błędów montażowych – gotowe do użycia po rozpakowaniu, zgodne z AWG22.
• Podwójne ekranowanie i zintegrowane uziemienie: Odporność na zakłócenia elektromagnetyczne w trudnych warunkach przemysłowych, zapewniająca stabilną transmisję danych.
• Kategoria Cat5e (przekracza standard Cat5): Gwarancja przepustowości 100 Mbps oraz kompatybilność z wymaganiami norm ISO/IEC 11801 i EN 50173.
• Stopień ochrony IP65/67 (złącze M12): Bezpieczna praca w zapyleniu i wilgoci – idealny do instalacji w strefach narażonych na warunki atmosferyczne.
• Konstrukcja przystosowana do ciągłego ruchu (trailing cable): Odporny na wielokrotne zginanie i przesuwanie w maszynach z ruchomymi elementami, bezsilikonowy – dopuszczony do użycia w przemyśle motoryzacyjnym, np. w lakierniach.

Zgodność z Normami

Kabel spełnia wymagania międzynarodowych norm kablowych dla sieci przemysłowych: ISO/IEC 11801 oraz EN 50173, przekraczając kategorię Cat5 (Cat5e). Posiada certyfikat CE oraz jest przeznaczony do pracy w temperaturze i środowisku zgodnym z danymi producenta.

Zastosowanie

Kabel IE umożliwia szybkie i niezawodne przyłączanie stacji końcowych w sieciach Industrial Ethernet, szczególnie w aplikacjach wymagających mobilności i odporności na zakłócenia.

• Łączenie sterowników PLC z panelami operatorskimi i zdalnymi wejściami/wyjściami w liniach produkcyjnych.
• Transmisja danych między silnikami serwo, enkoderami a napędami w ciągłym ruchu (np. roboty, przenośniki).
• Instalacja w lakierniach i innych strefach bezsilikonowych w przemyśle automotive.
• Zasilanie sieci Ethernet w szafach sterowniczych z wyprowadzeniem do stref IP65/67.

Wskazówki Montażowe

Montaż i podłączanie kabli sieciowych powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do odłączania napięcia w strefach zagrożonych). Przed instalacją należy bezwzględnie odłączyć napięcie zasilania urządzeń. Kabel zaprojektowano do prowadzenia w korytkach kablowych lub na uchwytach, z zachowaniem minimalnego promienia gięcia (zgodnie z dokumentacją producenta). W przypadku złącz M12 i RJ45 nie wymagają one dodatkowego zaciskania – wystarczy dokręcić nakrętkę M12 ręcznie (moment dokręcania wg instrukcji). Przekrój przewodów dostosowany do standardu AWG22.

FAQ

• Czy kabel jest podświetlany? Nie – jest to kabel miedziany sygnalizacyjny, nie posiada własnego źródła światła ani diod LED. Sygnalizacja transmisji odbywa się po stronie podłączonych urządzeń.
• Jaki jest stopień ochrony złącza M12? Złącze M12 (D-coded) zapewnia stopień ochrony IP65/67 po prawidłowym zamknięciu nakrętki. Wtyk RJ45 nie ma deklarowanego IP – znajduje się wewnątrz obudowy lub szafy.
• Do jakich sieci mogę go użyć? Kabel przeznaczony do sieci Industrial Ethernet 10/100 Mbps (Fast Ethernet) zgodnych ze standardem IEEE 802.3. Nie obsługuje 1 Gbps – dla wyższych prędkości wymagany kabel kat. 6 lub wyższej.
