SIMBOX XL podtynkowa 1 rząd 1x 12 DU (14 DU) klasa ochrony 2 | 8GB5012-1KM Siemens

Alternatywny kod produktu: 8GB50121KM

Opis i Kluczowe Cechy

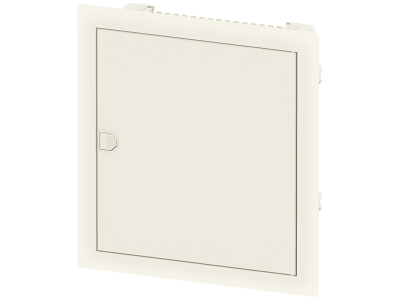

SIMBOX XL to podtynkowa puszka rozdzielcza przeznaczona do zabudowy w ścianie. Dzięki klasie ochrony II (podwójna izolacja) nie wymaga uziemienia obudowy, co upraszcza instalację i zwiększa bezpieczeństwo. Pojemność pojedynczego rzędu wynosi 12 jednostek DU (typowych modułów 18 mm) z możliwością rozszerzenia do 14 DU, co zapewnia elastyczność przy rozbudowie instalacji. Symbol katalogowy: 8GB5012-1KM.

• Klasa ochrony II: Podwójna izolacja eliminuje konieczność uziemiania puszki, co skraca czas montażu i redukuje ryzyko błędów instalacyjnych.
• Pojemność 12 DU (maks. 14 DU): Standardowe miejsce na 12 modułów aparatury (18 mm każdy), z możliwością wykorzystania 14 przestrzeni – idealne przy projektowaniu rezerwy lub stopniowej rozbudowie.
• Konstrukcja podtynkowa: Puszka przeznaczona do montażu w ścianie – oszczędza miejsce, nie narusza estetyki wnętrza i chroni aparaturę przed przypadkowym dostępem.
• Jeden rząd modułów: Przejrzysty układ ułatwia prowadzenie przewodów oraz szybki dostęp do zabudowanych elementów podczas serwisu.
• Kompatybilność z systemem SIMBOX: Łatwe łączenie z innymi puszkami serii SIMBOX XL oraz akcesoriami (przepusty, osłony – nie wchodzą w skład zestawu).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla puszek rozdzielczych i posiada certyfikat CE. Klasa ochrony II zapewnia bezpieczeństwo użytkowania zgodne z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Puszka SIMBOX XL sprawdza się w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu, gdzie wymagana jest estetyczna zabudowa aparatury i elastyczność aranżacji.

• Tworzenie rozdzielnic podtynkowych w domach jednorodzinnych i mieszkaniach.
• Instalacje w biurach i pomieszczeniach użyteczności publicznej – dyskretna zabudowa bez wystających elementów.
• Systemy automatyki budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem) – jeden rząd wystarcza na podstawowe moduły sterujące.
• Rozbudowa istniejących rozdzielnic – możliwość montażu dodatkowych modułów dzięki rezerwie na 14 DU.

Wskazówki Montażowe

Montaż puszki oraz instalację aparatury wewnątrz może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Puszkę należy umieścić w uprzednio przygotowanym otworze w ścianie, zgodnie z wytycznymi producenta. Przewody prowadź w osłonach lub rurkach, pamiętając o odpowiednim przekroju dopasowanym do obciążenia. Użyj narzędzi zalecanych w dokumentacji technicznej. Zabezpiecz puszkę przed wilgocią i uszkodzeniami mechanicznymi podczas tynkowania.

FAQ

• Czy puszka jest wyposażona w szynę TH35? W zestawie nie ma szyny montażowej – szynę (i ewentualne akcesoria) należy dokupić osobno. Puszka umożliwia łatwy montaż standardowej szyny TH35.
• Jaki stopień ochrony (IP) zapewnia puszka? Producent nie podaje konkretnego IP – w standardowej zabudowie podtynkowej puszka zapewnia ochronę przed dotykiem (IP2X), a po zamknięciu pokrywą (np. drzwiczki rozdzielnicy) osiąga parametry zależne od zastosowanych osłon.
• Czy klasa ochrony II oznacza, że puszka jest izolacyjna? Tak – podwójna izolacja (znak ) gwarantuje ochronę przed porażeniem nawet w przypadku uszkodzenia izolacji podstawowej. Nie wymaga uziemienia obudowy, co upraszcza montaż w systemach bez przewodu PE.
