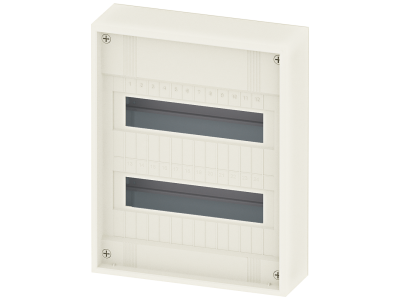

SIMBOX XL natynkowa, bez drzwi 2 rzędy 2x 12 DU (14 DU) klasa ochrony 2 | 8GB5024-0KM Siemens

Alternatywny kod produktu: 8GB50240KM

Opis i Kluczowe Cechy

Obudowa rozdzielnicowa natynkowa SIMBOX XL (symbol 8GB5024-0KM) przeznaczona do montażu aparatury modułowej. Model bez drzwi, wyposażony w dwa rzędy po 12 miejsc modułowych (2x12 DU, wysokość obudowy 14 DU) oraz klasę ochronności II. Kompaktowa konstrukcja ułatwia rozbudowę instalacji i zapewnia bezpieczeństwo użytkowania bez konieczności stosowania przewodu ochronnego PE.

• 2 rzędy po 12 modułów (2x12 DU): Umożliwia zabudowę do 24 niezależnych aparatów modułowych w kompaktowej obudowie, optymalizując miejsce w rozdzielnicy.
• Klasa ochrony II (izolacja ochronna): Zapewnia bezpieczeństwo użytkowania bez konieczności podłączania przewodu ochronnego – idealne do instalacji, w których nie ma dostępu do szyny PE.
• Konstrukcja natynkowa: Montaż bezpośrednio na ścianie – nie wymaga kucia ani przygotowania wnęki, co skraca czas instalacji.
• Brak drzwi: Umożliwia szybki dostęp do aparatury podczas rozbudowy, konserwacji lub wymiany elementów bez konieczności demontażu obudowy.
• Wysokość 14 DU: Zapewnia dodatkową przestrzeń wewnętrzną dla przewodów i zacisków – ułatwia prowadzenie instalacji i poprawia uporządkowanie okablowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla obudów rozdzielnicowych niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach zgodnych z przepisami lokalnymi.

Zastosowanie

Obudowa SIMBOX XL znajduje zastosowanie w budownictwie mieszkaniowym, biurowym oraz lekkim przemyśle – wszędzie tam, gdzie wymagana jest natynkowa rozdzielnica o podwyższonej liczbie modułów.

• Montaż wyłączników nadprądowych, różnicowoprądowych oraz aparatury zabezpieczającej w domowych instalacjach elektrycznych.
• Sterowanie oświetleniem, ogrzewaniem i wentylacją – jako obudowa dla styczników, przekaźników i sterowników modułowych.
• Rozdzielnice natynkowe w pomieszczeniach technicznych, garażach, warsztatach i obiektach gospodarczych.
• Systemy automatyki budynkowej (np. KNX, Modbus) wymagające kompaktowej, łatwo rozbudowywalnej obudowy.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Obudowę mocuje się do ściany za pomocą odpowiednich kołków rozporowych (w zestawie lub dokupowanych oddzielnie). Wewnątrz należy zamontować szynę TH35 (DIN) do mocowania aparatury modułowej. Przekrój przewodów doprowadzających oraz wyprowadzanych musi być dobrany do prądu obciążenia zgodnie z projektem instalacji. Bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Momenty dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta.

FAQ

• Ile modułów można zamontować w obudowie SIMBOX XL 8GB5024-0KM? Obudowa oferuje dwa rzędy po 12 miejsc modułowych (2x12 DU, łącznie 24 moduły). Wysokość obudowy wynosi 14 DU.
• Jaką klasę ochrony ma ta obudowa? Produkt posiada klasę ochronności II (symbol podwójnego kwadratu). Oznacza to izolację ochronną – nie wymaga podłączania przewodu ochronnego PE.
• Czy obudowa jest dostarczana z wyposażeniem wewnętrznym? Obudowa dostarczana jest bez drzwi oraz bez szyny TH35. Szynę oraz ewentualne osprzęty (listwy zaciskowe, elementy montażowe) należy dokupić oddzielnie.
