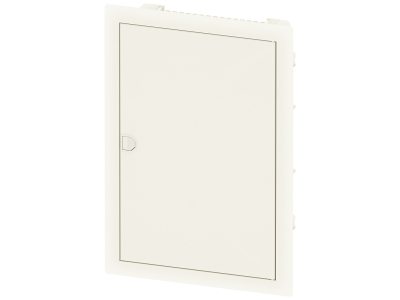

SIMBOX XL do ścian szkieletowych 2 rzędy 2x 12 DU (14 DU) klasa ochrony 2 | 8GB5024-4KM Siemens

Alternatywny kod produktu: 8GB50244KM

Opis i Kluczowe Cechy

SIMBOX XL to puszka rozdzielcza przeznaczona do montażu w ścianach szkieletowych, oferująca dwa rzędy po 12 modułów DU (z możliwością wykorzystania 14 DU na rząd) oraz klasę ochrony 2. Symbol katalogowy 8GB5024-4KM. Dzięki podwójnej izolacji nie wymaga podłączania przewodu ochronnego PE, co upraszcza instalację w suchych pomieszczeniach. Kompaktowa konstrukcja umożliwia zabudowę dużej liczby aparatów modułowych w lekkiej zabudowie.

• 2 rzędy po 12 DU (14 DU): Zapewnia dużą pojemność montażową – możliwość zainstalowania do 28 modułów (przy pełnym wykorzystaniu 2x14) w jednej puszce, co pozwala na elastyczne aranżowanie rozdzielnic w ścianach szkieletowych.
• Klasa ochrony 2 (izolacja podwójna): Eliminuje konieczność stosowania przewodu ochronnego PE, redukując liczbę połączeń i zwiększając bezpieczeństwo użytkowania w suchych pomieszczeniach (np. biura, domy).
• Przeznaczona do ścian szkieletowych: Łatwy montaż w konstrukcjach gipsowo-kartonowych, z możliwością pewnego mocowania do profili stalowych – oszczędza czas instalatora i zapewnia stabilność rozdzielnicy.
• Kompaktowa obudowa: Umożliwia estetyczne zabudowanie aparatury modułowej w miejscach o ograniczonej głębokości, typowych dla suchej zabudowy.
• Dedykowana do aparatury modułowej: Wewnątrz puszki znajduje się miejsce na szynę DIN (zgodna z DIN EN 60715) do montażu wyłączników, styczników, bezpieczników i innych urządzeń o szerokości modułu 18 mm.

Zgodność z Normami

Produkt zaprojektowany zgodnie z zasadami bezpieczeństwa dla instalacji elektrycznych. Posiada certyfikat CE oraz spełnia wymogi europejskich norm w zakresie izolacji ochronnej (klasa ochrony 2). Brak szczegółowych oznaczeń norm w dostarczonych danych – zaleca się stosowanie zgodnie z lokalnymi przepisami i wytycznymi producenta.

Zastosowanie

Puszka SIMBOX XL sprawdza się przede wszystkim w lekkiej zabudowie, gdzie konieczne jest estetyczne i bezpieczne umieszczenie aparatury modułowej.

• Sterowanie oświetleniem – montaż łączników, przycisków, styczników w rozdzielnicach podtynkowych w ścianach gipsowo-kartonowych.
• Automatyka budynkowa – instalacja modułów sterujących (np. do rolet, ogrzewania) w suchych pomieszczeniach biurowych i mieszkalnych.
• Zasilanie odbiorników – rozmieszczenie wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach w zabudowie szkieletowej.
• Sygnalizacja i sterowanie impulsowe – montaż przekaźników, PLC oraz układów sygnalizacyjnych w kompaktowej szafce.

Wskazówki Montażowe

Montaż puszki SIMBOX XL może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Puszkę mocuje się do profili stalowych ściany szkieletowej za pomocą dostarczonych elementów. Wewnątrz zaleca się montaż szyny DIN zgodnie z dokumentacją producenta. Przekroje przewodów oraz momenty dokręcania zacisków przyłączanych aparatów muszą być dobrane zgodnie z ich specyfikacją. Po zakończeniu instalacji należy sprawdzić ciągłość połączeń oraz działanie zabezpieczeń.

FAQ

• Czy mogę wykorzystać 14 modułów w rzędzie zamiast 12? Tak, puszka została zaprojektowana z możliwością montażu do 14 DU w każdym z dwóch rzędów (łącznie do 28 modułów). Uwzględnij to przy planowaniu rozdzielnicy.
• Czy puszka wymaga uziemienia? Nie, dzięki klasie ochrony 2 (podwójna izolacja) nie ma konieczności podłączania przewodu ochronnego PE. Instalacja w suchych pomieszczeniach jest uproszczona.
• Jaka jest średnica przepustów kablowych? W dostarczonych danych nie podano konkretnych wymiarów przepustów. Zaleca się stosowanie standardowych dławików lub przepustów kablowych zgodnych z rodzajem przewodów (np. o średnicy do 16 mm) – należy postępować według dokumentacji technicznej puszki.
