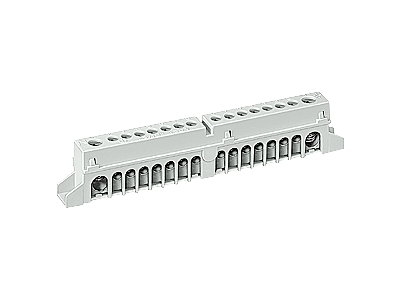

SIMBOX Universal WP listwa zacisków N/PE 2x5x 25 mm2+2x14x 10 mm2 | 8GB2052-2 Siemens

Alternatywny kod produktu: 8GB20522

Opis i Kluczowe Cechy

Listwa zacisków N/PE SIMBOX Universal WP (symbol 8GB2052-2) to element wyposażenia rozdzielnic, zaprojektowany do przyłączania przewodów neutralnych i ochronnych. Oferuje konfigurację 2x5 zacisków dla przewodów o przekroju do 25 mm² oraz 2x14 zacisków dla przewodów do 10 mm² – łącznie 38 punktów przyłączeniowych. Taka struktura pozwala na elastyczne i przejrzyste okablowanie zarówno w obwodach głównych, jak i odgałęźnych, minimalizując ryzyko błędów instalacyjnych.

• Konfiguracja 2x5x25 mm² + 2x14x10 mm²: Łączna liczba 38 zacisków – umożliwia jednoczesne przyłączenie wielu przewodów o różnym przekroju, co upraszcza prowadzenie instalacji i oszczędza miejsce w rozdzielnicy.
• Zaciski N i PE w jednej listwie: Wyraźne rozdzielenie przewodów neutralnych i ochronnych ułatwia identyfikację i przyspiesza montaż zgodny z wymogami bezpieczeństwa.
• Przekrój przyłączeniowy do 25 mm²: Zapewnia niską rezystancję połączeń i zdolność do przenoszenia wysokich prądów bez nadmiernego nagrzewania się styków.
• Dedykowana dla rozdzielnic SIMBOX Universal WP: Gwarantuje idealne dopasowanie mechaniczne oraz kompatybilność z systemem ALPHA SIMBOX, co przekłada się na szybki i pewny montaż.
• Uniwersalność zastosowania: Listwa sprawdza się zarówno w rozdzielnicach głównych, jak i podrzędnych, stanowiąc uniwersalny element organizacji połączeń N/PE.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Listwa zacisków N/PE SIMBOX Universal WP służy do przyłączania przewodów neutralnych i ochronnych w rozdzielnicach elektrycznych. Dzięki dużej liczbie zacisków o dwóch zakresach przekrojów znajduje zastosowanie w różnorodnych instalacjach.

• W rozdzielnicach głównych budynków mieszkalnych i biurowych – do centralnego przyłączania przewodów N i PE.
• W rozdzielnicach przemysłowych – do organizacji połączeń w obwodach zasilających o dużym obciążeniu.
• Jako element wyposażenia rozdzielnic ALPHA SIMBOX – pełna kompatybilność z systemem.
• W instalacjach wymagających licznych odgałęzień (np. piętra, strefy) – ułatwia prowadzenie okablowania i późniejszą diagnostykę.

Wskazówki Montażowe

Montaż i podłączenie listwy zacisków może być wykonywane wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przewody należy przyłączać z zachowaniem odpowiedniego momentu dokręcania – wartości podane są w dokumentacji technicznej producenta. Przekrój przewodów i długość odizolowanej żyły dobrać zgodnie z obciążeniem i instrukcją.

FAQ

• Czy listwa zawiera osobne sekcje dla przewodów N i PE? Tak, listwa posiada dedykowane grupy zacisków dla przewodów neutralnych (N) i ochronnych (PE), co ułatwia identyfikację i zapewnia zgodność z wymogami instalacyjnymi.
• Jaki maksymalny przekrój przewodu można podłączyć do listwy? W sekcjach głównych (2x5 zacisków) maksymalny przekrój wynosi 25 mm², natomiast w sekcjach dodatkowych (2x14 zacisków) do 10 mm².
• Czy listwa nadaje się do montażu w rozdzielnicach innych producentów niż SIMBOX? Listwa jest zaprojektowana przede wszystkim do rozdzielnic SIMBOX Universal WP, jednak jej uniwersalna konstrukcja może być stosowana w innych rozdzielnicach, pod warunkiem pasowania mechanicznego i zachowania odpowiednich odstępów izolacyjnych.
