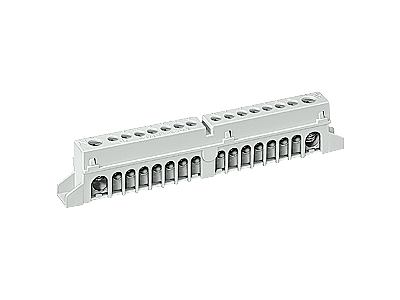

SIMBOX Universal WP listwa zacisków N/PE 2x1x 25 mm2+2x7x 10 mm2 | 8GB2052-0 Siemens

Alternatywny kod produktu: 8GB20520

Opis i Kluczowe Cechy

Listwa zacisków N/PE SIMBOX Universal WP (symbol 8GB2052-0) to komponent wyposażenia rozdzielnic przeznaczony do przyłączania przewodów neutralnych i ochronnych. Wyposażona w dwa zaciski główne o przekroju do 25 mm² oraz czternaście zacisków odgałęźnych o przekroju do 10 mm², umożliwia bezpieczne i uporządkowane prowadzenie przewodów w instalacjach elektrycznych.

• 2×1×25 mm² (zaciski główne): Dwa zaciski umożliwiają podłączenie przewodów o dużym przekroju dla obwodów głównych N i PE, zapewniając pewne połączenie bez ryzyka przegrzania.
• 2×7×10 mm² (zaciski odgałęźne): Czternaście zacisków pozwala na przyłączenie wielu odbiorników, zachowując porządek i czytelność w rozdzielnicy.
• Konstrukcja dopasowana do systemu SIMBOX: Listwa jest przeznaczona do pracy w rozdzielnicach SIMBOX Universal WP, co gwarantuje kompatybilność i łatwy montaż.
• Wyraźne oznaczenie N i PE: Oznaczenia na listwie eliminują ryzyko pomyłki podczas instalacji, podnosząc bezpieczeństwo użytkowania.
• Oszczędność miejsca: Kompaktowa budowa pozwala na efektywne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

Zgodność z Normami

Listwa zacisków N/PE SIMBOX Universal WP spełnia wymagania ogólnych norm europejskich oraz posiada certyfikat CE. Zapewnia bezpieczne połączenie przewodów neutralnych i ochronnych zgodnie z obowiązującymi standardami instalacyjnymi.

Zastosowanie

Listwa zacisków N/PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane przyłączenie przewodów neutralnych i ochronnych – w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• W rozdzielnicach SIMBOX Universal WP do porządkowania połączeń N i PE w jednym elemencie.
• Podczas modernizacji istniejących instalacji, gdy konieczne jest zwiększenie liczby zacisków dla nowych obwodów.
• W obiektach przemysłowych i mieszkalnych wymagających separacji obwodów neutralnych i ochronnych.
• W szafach sterowniczych gdzie potrzebna jest czytelna i bezpieczna struktura połączeń.

Wskazówki Montażowe

Montaż listwy zacisków powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Listwę montuje się na szynie TH35 (DIN) – standardowe rozwiązanie w rozdzielnicach – zgodnie z dokumentacją producenta. Przewody należy podłączać do odpowiednich zacisków z zachowaniem oznaczeń, a moment dokręcania śrub dostosować do wartości podanej w instrukcji. Przekrój przewodów dobrać do prądu obciążenia.

FAQ

• Czy listwa rozdziela N i PE? Tak, listwa posiada oddzielne sekcje dla przewodów neutralnych (N) i ochronnych (PE), każda z własnymi zaciskami głównymi i odgałęźnymi.
• Jaki jest maksymalny przekrój przewodów? Dla zacisków głównych dopuszczalny przekrój wynosi 25 mm², a dla zacisków odgałęźnych 10 mm² – zgodnie z oznaczeniami na produkcie.
• Czy listwa pasuje do innych rozdzielnic niż SIMBOX? Listwa jest zaprojektowana do systemu SIMBOX Universal WP, ale może być montowana w standardowych rozdzielnicach z szyną TH35 pod warunkiem zachowania odpowiednich wymiarów przestrzeni montażowej.
