SIMATIC system rail, length 530mm | 6ES7193-6MR00-0BA0 Siemens

Opis i Kluczowe Cechy

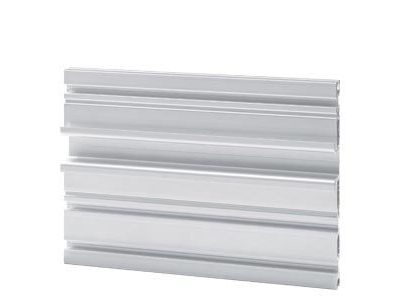

SIMATIC system rail o długości 530 mm to standardowy profil montażowy przeznaczony do instalacji aparatury modułowej w szafach sterowniczych i rozdzielnicach. Wykonany zgodnie z normą DIN EN 60715 (35×7,5 mm) z rowkami profilowymi o szerokości 6 mm typu B, umożliwia szybki i pewny montaż modułów elektrycznych. Profil dostępny w gotowej długości 530 mm, co eliminuje konieczność cięcia na miejscu instalacji.

• Norma DIN EN 60715 (35×7,5): Zapewnia kompatybilność z szeroką gamą aparatury modułowej, gwarantując stabilne i pewne mocowanie.
• Rowki profilowe 6 mm typu B: Umożliwiają precyzyjne ustawienie modułów i dodatkowe mocowanie za pomocą śrub lub zatrzasków.
• Długość 530 mm: Zoptymalizowana wielkość do standardowych szaf sterowniczych, eliminując straty materiału podczas cięcia.
• Profil B: Odpowiedni do większości aparatów modułowych SIMATIC i innych producentów, zapewniający uniwersalność zastosowania.
• Łatwy montaż: Profile systemowe pozwalają na szybkie wsuwanie i blokowanie aparatury bez dodatkowych narzędzi.

Zgodność z Normami

SIMATIC system rail spełnia wymagania normy DIN EN 60715 dotyczącej szyn montażowych do aparatury modułowej. Produkt posiada odpowiednie certyfikaty i deklarację zgodności CE, potwierdzające bezpieczeństwo i kompatybilność z europejskimi standardami instalacyjnymi.

Zastosowanie

Systemowe szyny montażowe SIMATIC znajdują zastosowanie w szerokim zakresie instalacji elektrycznych i automatyki przemysłowej, gdzie wymagane jest zorganizowane i pewne mocowanie aparatury modułowej.

• Montaż aparatury modułowej w szafach sterowniczych i rozdzielnicach.
• Organizacja przestrzeni w szafach sterowniczych – ułatwione prowadzenie przewodów i czytelne rozmieszczenie komponentów.
• Podstawa do montażu aparatów z serii SIMATIC oraz innych producentów zgodnych z normą DIN EN 60715.
• Instalacje przemysłowe, maszyny CNC, systemy sterowania – wszędzie tam, gdzie wymagana jest powtarzalność i stabilność mocowania.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Profil należy przymocować do dna szafy lub płyty montażowej przy użyciu odpowiednich wkrętów samogwintujących (zgodnie z normą DIN EN 60715). Aparaturę modułową należy mocować przez docisk do szyny z użyciem standardowych zatrzasków lub śrub. Przed montażem upewnić się, że długość szyny jest odpowiednia do przestrzeni w szafie. W przypadku konieczności cięcia szyny należy używać narzędzi dedykowanych do aluminium, aby uniknąć uszkodzeń rowków profilowych.

FAQ

• Czy szynę można skrócić? Tak, szyna może być przycięta do wymaganej długości za pomocą piły do metalu lub specjalnych nożyc. Po cięciu należy usunąć zadziory i upewnić się, że rowki profilowe pozostają nienaruszone.
• Jaki jest maksymalny obciążenie szyny? Dane dotyczące maksymalnego obciążenia nie zostały określone w opisie produktu. Zaleca się stosowanie się do zaleceń producenta aparatury modułowej oraz norm instalacyjnych.
• Czy szyna wymaga uziemienia? Tak, do prawidłowego uziemienia systemu należy zastosować odpowiednie zaciski uziemiające zgodne z normą DIN EN 60715. Uziemienie zapewnia bezpieczeństwo i ochronę przed przepięciami.
