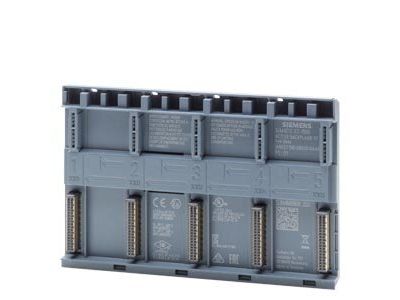

"SIMATIC S7-1500 / ET 200MP active backplane bus 4 slots for inserting S7-1500 I/O modules for hot s | 6ES7590-0BD00-0AA0 Siemens

Opis i Kluczowe Cechy

Aktywna szyna bus SIMATIC S7-1500 / ET 200MP z 4 slotami to element systemu rozproszonych modułów I/O ET 200MP. Pozwala na gorącą wymianę modułów S7-1500 w trakcie pracy, co minimalizuje przestoje w instalacji. Zapewnia najkrótsze czasy cyklu magistrali i szybkie czasy reakcji nawet przy dużych wolumenach danych. Przeznaczona do współpracy z modułem IM 155-5 PN HF (od FW V4.4.1).

• 4 sloty do modułów I/O S7-1500: Umożliwia elastyczne dostosowanie konfiguracji do wymagań instalacji.
• Gorąca wymiana modułów (hot swapping): Pozwala na wymianę modułów bez konieczności wyłączania zasilania, zwiększając niezawodność systemu.
• Aktywna szyna bus: Zapewnia szybką transmisję danych i najkrótsze czasy cyklu magistrali w systemie ET 200MP.
• Zgodność z S7-1500: Pełna kompatybilność z modułami wejścia/wyjścia S7-1500, zachowując zalety systemowe.
• Montaż na szynie DIN: Prosta instalacja i integracja z szafami sterowniczymi.

Zgodność z Normami

System SIMATIC spełnia wymagania norm europejskich oraz międzynarodowych standardów przemysłowych, w tym normy bezpieczeństwa SELV i PELV. Posiada oznaczenie CE i spełnia wymogi dyrektyw unijnych dotyczących urządzeń elektrycznych.

Zastosowanie

Aktywna szyna bus 4-slotowa SIMATIC S7-1500 / ET 200MP znajduje zastosowanie w rozproszonych systemach sterowania, gdzie wymagana jest wysoka wydajność, niezawodność i elastyczność.

• Automatyka przemysłowa – sterowanie maszynami i liniami produkcyjnymi.
• Procesy technologiczne – zbieranie i przetwarzanie danych w czasie rzeczywistym.
• Systemy SCADA – integracja z systemami nadzoru i sterowania.
• Instalacje wymagające gorącej wymiany modułów I/O bez przerw w pracy.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Szynę należy zamontować na szynie DIN w szafie sterowniczej, zachowując odpowiednie odstępy wentylacyjne. Przed podłączeniem zasilania należy upewnić się, że wszystkie moduły są prawidłowo osadzone w slotach. Gorąca wymiana modułów wymaga zgodności z dokumentacją techniczną i oprogramowaniem sterującym. Po montażu należy przeprowadzić testy funkcjonalne systemu.

FAQ

• Czy szyna jest kompatybilna z innymi modułami I/O? Tak, szyna 4-slotowa przeznaczona jest do współpracy z modułami S7-1500 w systemie ET 200MP. Kompatybilność z innymi modułami nie została określona w danych.
• Jaki jest stopień ochrony IP szyny? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie zapewnia ochrony przed wilgocią.
• Czy do szyny potrzebne są dodatkowe akcesoria? Tak, szyna montowana jest na szynie DIN, natomiast osłony slotów należy zamówić osobno. Szczegółowe informacje znajdują się w dokumentacji technicznej.
