SIMATIC HMI TP1500 Comfort PRO | 6AV2124-0QC24-0BX0 Siemens

Alternatywny kod produktu: 6AV21240QC240BX0

Opis i Kluczowe Cechy

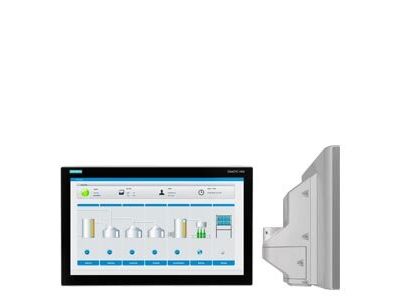

Panel operatorski SIMATIC HMI TP1500 Comfort PRO (numer katalogowy: 6AV2124-0QC24-0BX0) firmy Siemens to zaawansowane urządzenie wizualizacyjne przeznaczone do pracy na poziomie maszyny. Wyposażony w 15-calowy panoramiczny wyświetlacz TFT z obsługą dotykową i paletą 16 milionów kolorów, zapewnia czytelną i intuicyjną interakcję z procesem technologicznym. Dzięki pamięci konfiguracji 24 MB umożliwia przechowywanie złożonych aplikacji, a interfejsy PROFINET oraz MPI/PROFIBUS DP gwarantują wszechstronną komunikację w sieciach przemysłowych.

• 15-calowy wyświetlacz TFT (16 mln kolorów): Obraz o wysokiej rozdzielczości i doskonałej czytelności w różnych warunkach oświetleniowych, co ułatwia operatorowi szybkie odczytywanie stanu maszyny i reagowanie na alarmy.
• Pamięć konfiguracji 24 MB: Wystarczająca przestrzeń dla złożonych projektów wizualizacyjnych z wieloma ekranami, trendami i recepturami, bez ryzyka przeciążenia systemu.
• Interfejs PROFINET: Szybka i niezawodna komunikacja z nadrzędnymi systemami sterowania, umożliwiająca wymianę danych w czasie rzeczywistym z PLC i innymi urządzeniami automatyki.
• Interfejs MPI/PROFIBUS DP: Zapewnia kompatybilność z istniejącymi instalacjami opartymi na tych protokołach, co ułatwia modernizację i integrację w starszych sieciach.
• Stopień ochrony IP65 (NEMA4): Pyłoszczelna i odporna na strugi wody obudowa pozwala na montaż panelu bezpośrednio w strefach produkcyjnych, nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Panel SIMATIC HMI TP1500 Comfort PRO został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz stopień ochrony IP65 (NEMA4) potwierdzony przez producenta. Urządzenie spełnia wymagania stawiane przemysłowym systemom wizualizacyjnym stosowanym w środowisku produkcyjnym.

Zastosowanie

Dzięki wysokiej wydajności i elastycznym opcjom montażu, panel TP1500 Comfort PRO sprawdza się w różnorodnych zastosowaniach przemysłowych wymagających zaawansowanej wizualizacji.

• Sterowanie i wizualizacja maszyn: Doskonały jako panel operatorski do obsługi linii produkcyjnych, obrabiarek CNC, maszyn pakujących i innych urządzeń automatyki.
• Diagnostyka i alarmowanie: Prezentacja komunikatów alarmowych, trendów procesowych i historii zdarzeń w czasie rzeczywistym, co przyspiesza identyfikację usterek i skraca przestoje.
• Praca na stanowisku operatorskim lub wsporniku: Możliwość montażu na ramieniu wspornikowym (okrągła rura rozszerzalna) lub w zestawie przedłużającym, a także bezpośrednio na maszynie za pomocą adapterów.
• Systemy SCADA i nadzór procesów: Integracja z nadrzędnymi systemami zarządzania produkcją poprzez sieć PROFINET, umożliwiająca zdalny podgląd i kontrolę wielu stanowisk.

Wskazówki Montażowe

Montaż panelu SIMATIC HMI TP1500 Comfort PRO może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 lub w obudowie z odpowiednim wycięciem – w zależności od wybranej opcji montażu (wspornik, stojak, adapter maszynowy). Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie od sieci. Przewody sygnałowe i zasilające należy podłączać przy użyciu odpowiednich narzędzi, z zachowaniem momentów dokręcania określonych w dokumentacji. Przekrój przewodów powinien być dobrany do spodziewanego obciążenia prądowego, aby uniknąć przegrzania połączeń.

FAQ

• Jaki jest typ wyświetlacza w panelu TP1500 Comfort PRO? Panel wyposażony jest w 15-calowy panoramiczny wyświetlacz TFT z obsługą dotykową, oferujący paletę 16 milionów kolorów. Ekran zapewnia doskonałą czytelność i responsywność dotyku.
• Jaki stopień ochrony posiada to urządzenie? Panel charakteryzuje się stopniem ochrony IP65 (NEMA4), co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody – pozwala to na montaż w strefach bezpośrednio narażonych na zabrudzenia i wilgoć.
• Czy panel można konfigurować za pomocą nowszego oprogramowania? Konfiguracja możliwa jest z poziomu WinCC Comfort V14 SP1 z odpowiednim pakietem HSP (Hardware Support Package). Zalecamy korzystanie z wersji oprogramowania wskazanej przez producenta dla pełnej kompatybilności.
