SIMATIC HMI KTP900F Mobile | 6AV2125-2JB23-0AX0 Siemens

Alternatywny kod produktu: 6AV21252JB230AX0

Opis i Kluczowe Cechy

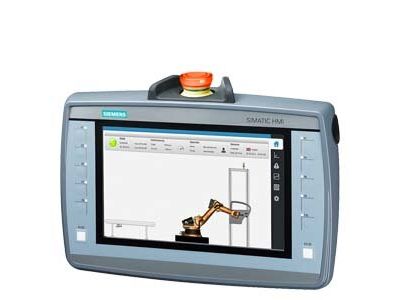

SIMATIC HMI KTP900F Mobile (nr katalogowy 6AV2125-2JB23-0AX0) to zaawansowany przenośny panel operatorski firmy Siemens, wyposażony w 9-calowy wyświetlacz TFT o rozdzielczości 800×480 pikseli i 16 milionach kolorów. Urządzenie łączy obsługę dotykową z 10 klawiszami funkcyjnymi, zapewniając elastyczne sterowanie w aplikacjach przemysłowych. Zintegrowane elementy bezpieczeństwa – przycisk awaryjny, przycisk potwierdzenia i przełącznik kluczykowy – umożliwiają realizację funkcji Safety zgodnie z wymaganiami. Panel wyposażono w interfejs PROFINET/Industrial Ethernet, złącze USB oraz gniazdo kart multimedialnych.

• Wyświetlacz TFT 9" (800×480 px, 16 mln kolorów): czytelna i szczegółowa wizualizacja procesów nawet w trudnych warunkach oświetleniowych.
• Obsługa dotykowa + 10 klawiszy funkcyjnych: szybki dostęp do często używanych funkcji i możliwość pracy w rękawicach ochronnych.
• Zintegrowane przyciski bezpieczeństwa (emergency stop, acknowledgement, key-operated switch): konfigurowalne w WinCC Comfort V13 SP1 funkcje stopu awaryjnego, potwierdzenia i blokady dostępu dla aplikacji Safety Integrated.
• Interfejs PROFINET/Industrial Ethernet: szybka wymiana danych z PLC i systemami nadrzędnymi w standardzie przemysłowym.
• Złącze USB i gniazdo kart multimedialnych: łatwe ładowanie konfiguracji, aktualizacje oprogramowania oraz rejestracja danych procesowych.

Zgodność z Normami

Urządzenie zaprojektowane zgodnie z europejskimi normami dla automatyki przemysłowej. Posiada certyfikację CE. Funkcje bezpieczeństwa mogą być konfigurowane za pomocą oprogramowania WinCC Comfort V13 SP1 z uwzględnieniem wymogów kategorii bezpieczeństwa (Safety Integrated).

Zastosowanie

Panel KTP900F Mobile dedykowany jest do wymagających aplikacji przemysłowych, w których potrzebne jest mobilne stanowisko operatorskie z funkcjami bezpieczeństwa.

• Sterowanie i wizualizacja maszyn produkcyjnych z obsługą Safety.
• Diagnostyka i parametryzacja urządzeń w ruchu na linii montażowej.
• Praca jako przenośny panel operatorski przy stanowiskach nieposiadających stałego HMI.
• Integracja z systemami sterowania przez PROFINET w sieciach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie panelu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montować w odpowiedniej obudowie lub używać jako przenośne – zgodnie z wytycznymi dokumentacji technicznej Siemens. Kable łączyć z zachowaniem przekrojów i momentów dokręcania podanych w karcie katalogowej.

FAQ

• Czy panel obsługuje jednocześnie dotyk i klawisze? Tak, panel łączy obsługę dotykową z 10 konfigurowalnymi klawiszami funkcyjnymi, co umożliwia szybki dostęp do najważniejszych funkcji nawet przy pracy w rękawicach ochronnych.
• Jakie funkcje pełnią przyciski bezpieczeństwa? Zintegrowany przycisk awaryjny (emergency stop), przycisk potwierdzenia i przełącznik kluczykowy mogą być skonfigurowane w oprogramowaniu WinCC Comfort V13 SP1 do realizacji funkcji stopu awaryjnego, potwierdzenia operacji lub blokady dostępu.
• Jaki interfejs komunikacyjny posiada panel? Panel wyposażono w jeden port PROFINET/Industrial Ethernet do komunikacji z PLC i systemami nadrzędnymi, port USB oraz gniazdo kart multimedialnych do zapisu danych i aktualizacji oprogramowania.
