SIMATIC ET 200SP, bundle PROFINET interface module IM 155-6 PN ST, max. 32 I/O modules, and 16 ET 20 | 6ES7155-6AA02-0BN0 Siemens

Opis i Kluczowe Cechy

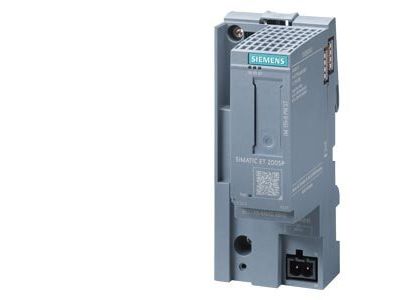

Zestaw SIMATIC ET 200SP z modułem interfejsu IM 155-6 PN ST (SKU: 6ES7155-6AA02-0BN0) to zaawansowane rozwiązanie dla rozproszonych systemów automatyki, które łączy w sobie kompaktową budowę z potężnymi możliwościami komunikacyjnymi. Sercem zestawu jest moduł interfejsu PROFINET, który pozwala na obsługę do 32 modułów wejść/wyjść (I/O) oraz dodatkowo do 16 modułów z serii ET 200AL, co czyni go niezwykle skalowalnym elementem infrastruktury przemysłowej. System charakteryzuje się stopniem ochrony IP20, co predysponuje go do montażu w szafach sterowniczych i kompaktowych skrzynkach rozdzielczych.

• Multi Hot Swap: Funkcja ta umożliwia wymianę modułów w trakcie pracy systemu bez konieczności przerywania procesów, co znacząco redukuje przestoje serwisowe.
• Kompletny Bundle: Zestaw zawiera moduł interfejsu (6ES7155-6AU02-0BN0), moduł serwerowy (6ES7193-6PA00-0AA0) oraz adapter magistrali SIMATIC BusAdapter BA 2x RJ45 (6ES7193-6AR00-0AA0).
• Bezpieczeństwo Sieciowe: Zgodność z PN Security Class 1 zapewnia podstawową ochronę komunikacji w sieciach przemysłowych.
• Oszczędność Miejsca: Dzięki zoptymalizowanej konstrukcji, system ET 200SP zajmuje minimalną przestrzeń na szynie montażowej, oferując jednocześnie wysoką gęstość upakowania sygnałów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. System wspiera aplikacje bezpieczeństwa (Fail-safe) aż do poziomu SIL 3 (Safety Integrity Level) oraz PLe (Performance Level e), co pozwala na integrację z systemami ochrony życia i mienia. Urządzenie spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikację do pracy w środowiskach przemysłowych o stopniu ochrony IP20.

Zastosowanie

SIMATIC ET 200SP znajduje szerokie zastosowanie w nowoczesnych systemach sterowania procesami i maszynami. Jest idealnym wyborem dla branży automotive, spożywczej oraz chemicznej, gdzie wymagana jest wysoka dostępność systemu. Dzięki obsłudze modułów technologicznych, takich jak Energy Meters do analizy zużycia energii czy IO-Link Master (V1.1), system ten staje się centralnym punktem zbierania danych diagnostycznych i operacyjnych. Możliwość sterowania silnikami o mocy do 5,5 kW za pomocą zintegrowanych rozruszników silnikowych dodatkowo rozszerza zakres jego funkcjonalności w aplikacjach napędowych.

Wskazówki Montażowe

Montaż systemu SIMATIC ET 200SP jest intuicyjny dzięki zastosowaniu ustandaryzowanego systemu identyfikacji. Poniżej kluczowe zalecenia:

• Montaż na szynie DIN: Moduły należy zatrzaskiwać na standardowej szynie montażowej, dbając o prawidłowe osadzenie modułu serwerowego na końcu stacji.
• Okablowanie: Wykorzystanie adaptera BusAdapter BA 2x RJ45 pozwala na pewne połączenie z siecią PROFINET. Zaleca się stosowanie opcjonalnego odciążenia ciągu (strain relief) dla kabli sieciowych.
• Kodowanie kolorystyczne: Należy zwracać uwagę na kolorowe oznaczenia zacisków, co minimalizuje ryzyko błędnego podłączenia przewodów sygnałowych.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne w szafie sterowniczej, aby zapewnić optymalne odprowadzanie ciepła przy pełnym obciążeniu modułów I/O.

FAQ

1. Czy zestaw zawiera wszystkie elementy niezbędne do uruchomienia komunikacji?
Tak, bundle zawiera moduł interfejsu, adapter magistrali RJ45 oraz moduł serwerowy, który jest niezbędny do zamknięcia magistrali wewnętrznej stacji.

2. Ile modułów mogę maksymalnie podłączyć do tego interfejsu?
Interfejs IM 155-6 PN ST obsługuje do 32 modułów I/O serii ET 200SP oraz pozwala na rozbudowę o 16 modułów serii ET 200AL.

3. Czy system wspiera wymianę modułów pod napięciem?
Tak, dzięki funkcji Multi Hot Swap możliwa jest wymiana wielu modułów bez konieczności wyłączania zasilania stacji, co jest kluczowe dla zachowania ciągłości produkcji.
