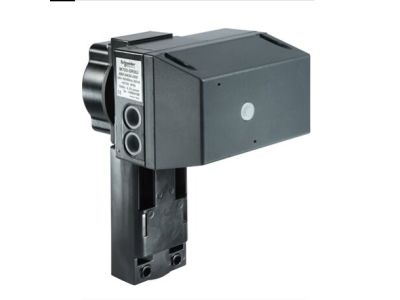

Siłownik zaworu ze sprężyną M700-SRSU | 8800430000 Schneider Electric

Opis i Kluczowe Cechy

Siłownik zaworu ze sprężyną M700-SRSU (symbol 8800430000) to elektromechaniczne urządzenie przeznaczone do sterowania dwukierunkowymi i trójdrogowymi zaworami kulowymi. Dzięki sile 700 N oraz elektronicznemu obwodowi gwarantuje stały czas pracy niezależnie od skoku zaworu, co zapewnia przewidywalne i powtarzalne działanie. Napięcie zasilania 24 V AC z szeroką tolerancją +25%/-35% oraz bogaty wybór analogowych sygnałów sterujących (m.in. 0–10 V, 2–10 V, 5–10 V) umożliwiają łatwą integrację z systemami automatyki budynkowej. Stopień ochrony IP54 chroni siłownik przed wnikaniem kurzu i wilgoci, a działanie sprężynowe Stem Up (wysuwanie trzpienia po zaniku zasilania) zwiększa bezpieczeństwo instalacji.

• Siła 700 N: pewne domykanie i otwieranie zaworów nawet w przypadku dużych obciążeń lub niekorzystnych warunków hydraulicznych.
• Stopień ochrony IP54: odporność na pył i zachlapanie wodą, co umożliwia montaż w trudnych środowiskach (np. w kotłowniach, węzłach cieplnych).
• 6 zakresów sygnałów analogowych (0–10 V, 2–10 V, 5–10 V, 2–6 V, 6–10 V): elastyczne dopasowanie do sterowników PLC, regulatorów temperatury i systemów BMS.
• Działanie sprężynowe Stem Up: w przypadku zaniku napięcia zawór automatycznie zamyka się (lub otwiera – w zależności od konfiguracji) dzięki sprężynie powrotnej, zapewniając bezpieczeństwo procesu.
• Stały czas pracy niezależnie od skoku (9–52 mm): przewidywalna dynamika działania przy różnych zaworach, ułatwiająca parametryzację układu regulacji.

Zgodność z Normami

Siłownik M700-SRSU spełnia wymagania dyrektyw unijnych EMC 2014/30/UE (kompatybilność elektromagnetyczna) oraz LVD 2014/35/UE (niskonapięciowa), co potwierdza oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa i niezawodności stosowanymi w automatyce budynkowej.

Zastosowanie

Siłownik przeznaczony jest do sterowania zaworami kulowymi w systemach HVAC, instalacjach grzewczych i chłodniczych oraz w przemyśle. Dzięki szerokiemu zakresowi sygnałów sterujących sprawdza się w różnorodnych aplikacjach regulacyjnych.

• Regulacja przepływu w obwodach ogrzewania i chłodzenia w budynkach komercyjnych i użyteczności publicznej.
• Sterowanie zaworami w węzłach cieplnych, instalacjach wentylacyjnych i klimatyzacyjnych.
• Automatyzacja procesów przemysłowych wymagających bezpiecznego zamknięcia zaworu przy zaniku zasilania (funkcja sprężynowa).
• Integracja z systemami BMS i regulatorami PID poprzez standardowe sygnały analogowe 0–10 V lub 2–10 V.

Wskazówki Montażowe

Montaż siłownika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się bezpośrednio na zaworze kulowym zgodnie z instrukcją producenta. Należy dobrać przekrój przewodów do prądu pobieranego przez siłownik (brak danych – kierować się dokumentacją). Po podłączeniu i regulacji pozycji końcowej siłownik samoczynnie wykonuje cykl zamknięcia i otwarcia zaworu przed przejściem w tryb pracy na podstawie sygnału sterującego.

FAQ

• Czy siłownik sygnalizuje aktualne położenie zaworu? W dostępnych danych producenta nie podano funkcji sygnalizacji położenia. W celu uzyskania informacji o stanie zaworu można zastosować dodatkowy czujnik lub wykorzystać prądowy sygnał zwrotny (jeśli jest dostępny w danym modelu).
• Jaki jest stopień ochrony siłownika? Stopień ochrony wynosi IP54, co oznacza, że siłownik jest odporny na wnikanie kurzu w ilościach niezakłócających pracy oraz na zachlapanie wodą. Nie jest przeznaczony do pracy w zanurzeniu.
• Jak działa funkcja sprężynowa Stem Up? Po wyłączeniu napięcia zasilania sprężyna powrotna wysuwa trzpień siłownika, co powoduje domknięcie zaworu (lub jego otwarcie – zależnie od konstrukcji i montażu). Zapewnia to bezpieczne przejście w stan zdefiniowany w przypadku awarii zasilania.
